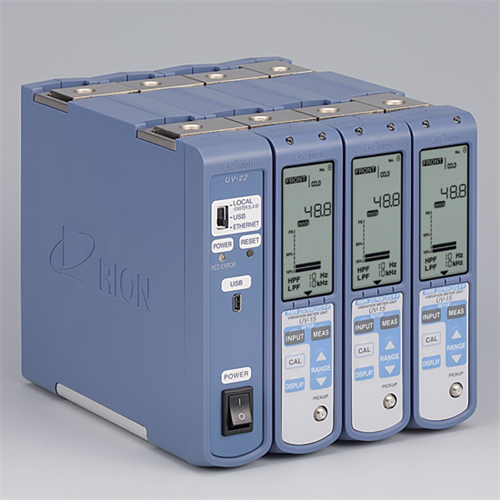

Máy đo độ rung đa kênh RION UV-15

0₫

Nhà Sản Xuất RION - Nhật
Mã Sản Phẩm UV-15

Mô tả
Bình luận

Thiết bị đo độ rung đa kênh RION UV-15

Model: UV-15

Hãng sản xuất: RION- Nhật Bản

Đặc tính kỹ thuật:

- Đầu vào:

- Số kênh đo: 1

- Bộ kết nối:

+ Kết nối microdot: gia tốc áp điện( đầu vào max: 100000pC)

CCLD: thiết bị đo gia tốc với bộ tiền khuếch đại (24V, 4mA)TEDS phù hợp thiết bị đo gia tốc với bộ tiền khuếch đại (24V, 4mA)

+ Bộ kết nối 7 chân( kết nối kiểu: PROCEDURE-03): kết nối với gia tốc áp điện qua bộ tiền khuếch đại (VP26-A); Điện áp vào max ±10V

- Kiểu đo và đơn vị: ACC (gia tốc): m/s²,

VEL(vận tốc): mm/s

DISP( biên độ): mm

- Đặc trưng hiển thị: RMS, EQ PEAK(RMSx√2 ), EQ P-P, (EQ PEAKx2)

- Lựa chọn dải: 7 chế độ( thay đổi bằng cách thiết lập độ nhạy)

- Độ nhạy 0.100 đến 0.999

+ Đo gia tốc (ACC): 10, 30, 100, 300, 1000, 3000, 10000

+Đo vận tốc (VEL): 10, 30, 100, 300, 1000, 3000, 10000

+Đo biên độ (DISP): 1, 3,10, 30, 100, 300, 1000

- Độ nhay: 1.00 đến 9.99

+ Đo gia tốc (ACC): 1, 3, 10, 30, 100, 300, 1000

+ Đo vận tốc (VEL): 1, 3, 10, 30, 100, 300, 1000

+ Đo biên độ (DISP): 0.1, 0.3, 1, 3, 10, 30, 100

- Độ nhạy: 10.0 đến 99.9

+ Đo gia tốc (ACC): 0.1, 0.3, 1, 3, 10, 30, 100

+ Đo vận tốc (VEL): 0.1, 0.3, 1, 3, 10, 30, 100

+ Đo biên độ (DISP): 0.01, 0.03, 0.1, 0.3, 1, 3, 10

- Thiết lập độ nhạy:

+Dải nhạy: 0.100 đến 0.999, gia số: 0.001

1.00 đến 9.99, gia số: 0.01

10.0 đến 99.9, gia số 0.1

+ Đơn vị : pC/(m/s²): gia tốc áp điện

mV/(m/s²): gia tốc với bộ tiền khuếch đại, gia tốc với TEDS, gia tốc áp điện kết nối với bộ tiền khuếch đại VP-26A

- Dải tần số:

+Gia tốc: 1Hz đến 15kHz( dung sai đầu ra AC: ±5%)

0.5Hz đến 30kHz(dung sai đầu ra AC: ±10%)

+ Vận tôc: 3Hz đến 3kHz( dung sai giá trị đo: ±5%)

+ Biên độ: 1Hz đến 500Hz( dung sai đầu ra AC: ±10%)

- Hiển thị: đơn vị, giá trị tức thời (chu kỳ 1s), biểu đồ côt

- Chỉ thị khuyến cáo: 2 led

+ LED phải : đầu ra thông thường. Sáng đỏ chỉ quá tải

+ LED trái:chỉ Master/Slave( khi kết nối UV-22). Đầu ra thông thường. Sáng quá chỉ vấn đề hoạt động Master

- Bộ lọc :

+ HPF: 3Hz, 5Hz, 10Hz, 15Hz, 3Hz, 20Hz, 30Hz, 50Hz, 100Hz, 150Hz, 200Hz, OFF (UV-22)

+ LPF: 300Hz, 500Hz, 1kHz,1.5kHz, 2kHz, 5kHz 10kHz, 15kHz, 20kHz, OFF (UV-22

- Hiệu chỉnh tín hiệu ra:

+ Đầu ra AC: xung hình sin 80Hz±2%

Tín hiệu ra11/16/2009 1V(RMS)±2%( Chỉ thị RMS)

1V(đỉnh)±2%(EQ PEAK)

1V(peak-to-peak) ±2% (EQ P-P)

+ Đầu ra DC: 1V

- Đầu ra: kết nối BNCx2

- Đầu ra AC: Điện trở 50Ω

Độ chính xác điện áp ra: ACC 1V±2%, VEL 1V±3%, DISP 1V±5%

Điện áp ra max: 10V hoặc max

- Nhiễu : điện dung vào 1000pF, độ nhạy: 5.00pC/(m/s²)

gia tốc áp điên, HPF OFF, LPF OFF, khoảng ACC min 0.01m/s²(RMS) hoặc ít hơn, VEL 0.1mm/s(RMS) hoặc ít hơn DISP 0.0015mm(RMS) hoặc ít hơn

- Nguồn cung cấp: 9V đến 15V, phù hợp bộ điều chỉnh AC: NC-97, NC-99, BP-17, có thể sử dụng pin tự động 12V

- Dải nhiệt độ, độ ẩm

+ Từ -10⁰C đến 50 ⁰C

+ Độ ẩm max: 90%

- Kích thước: 150 (H) x36 (W) x179 (D) mm

- Trọng lượng: xấp xỉ 500g

Phụ kiện lựa chọn thêm:

- Gia tốc áp điện: nhiều kiểu

- Cáp gia tốc áp điện: nhiều loại

- Thiết bị bộ tiền khuếch đại độ dung: VP26-A

- Thiết bị đo độ rung/cáp thiết bị đo độ rung: EC-02S

- Cáp BNC-BNC: NC-39A

Tags: máy đo rung, thiết bị đo rung , vibration measurement
