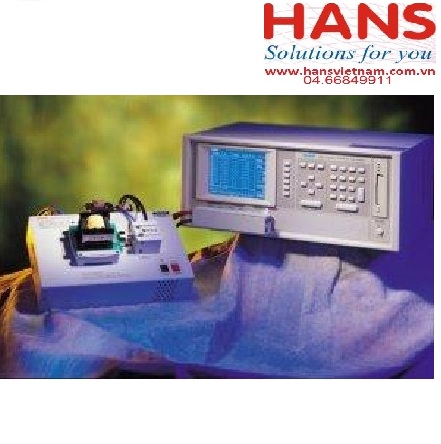

Máy kiểm tra, phân tích thông số biến áp Chroma 3250 (200Khz)

Máy kiểm tra, phân tích thông số biến áp Chroma 3250 (200Khz)

Hãng sản xuất:  Chroma / Nhật
Model: 3250

Thông số kỹ thuật:

Thông số : Turn Ratio, Phase, Turn, L, Q, Leakage L, Balance, ACR, Cp, DCR, Pin Short
Tần số :
    1kHz~200kHz, 0.01 Hz , ± (0.1% + 0.01Hz) (Turn)
    20Hz~200kHz, 0.001 Hz , ± (0.1% + 0.01Hz)  (Khác)
Điện áp kiểm tra :
    10mV~10V,±10% 10mV/bước (Turn)
    10mV~2V,±10% 10mV/bước (Khác)
Trở kháng ra : Xem thêm trong Datasheet
Giải đo :
    L, LK :  0.00001µH~9999.99H
    C :  0.00001pF~999.999mF
    Q, D :  0.00001~99999
    Z, X, R :  0.00001Ω~99.9999MΩ
    Y :  0.01nS~99.9999S
    Ө : -90.00~ +90.00
    DCR 0.01mΩ~99.999MΩ
    Turn,Ratio : 0.01~99999.99 turns
    Ratio (dB) : -39.99dB~+99.99dB
    Pin-Short : 11 Cặp
Sai số cơ bản :
    L, LK, C, Z, X, Y, R, DCR :  0.1%
    Q, D :  0.0005(1kHz)
    Ө : 0.03(1kHz)
    Turn, Ratio (dB) :  0.5% (1kHz)
Tốc độ đo :
    L, LK, C, Z, X, Y, R, Q, D,Ө :  80meas./sec
    DCR : 50meas./sec
    Turn, Ratio (dB) : 10meas./sec
Chức năng quét Pass/Fail nhiều biến áp
Truyền thông :  RS-232, Handler , máy in
Chế độ kích : Internal, Manual, External, Bus
Màn hình hiện thị : 320x240 (Dot matrix) LCD
Chế độ mạch : Nối tiếp, song song
Lưu trữ : Cài đặt 15 giá trị và lưu trữ ngoài (Thẻ nhớ)
Nhiệt độ vận hành :  10oĊ ~ 40oĊ / <90%
Điện áp vào : 90 ~ 125Vac or 90 ~ 250Vac, 48Hz ~ 62Hz
Kích cỡ : 177x430x300mm / 9.2Kg
Phụ kiện kèm theo : Máy chính, dây nguồn, HDSD.
