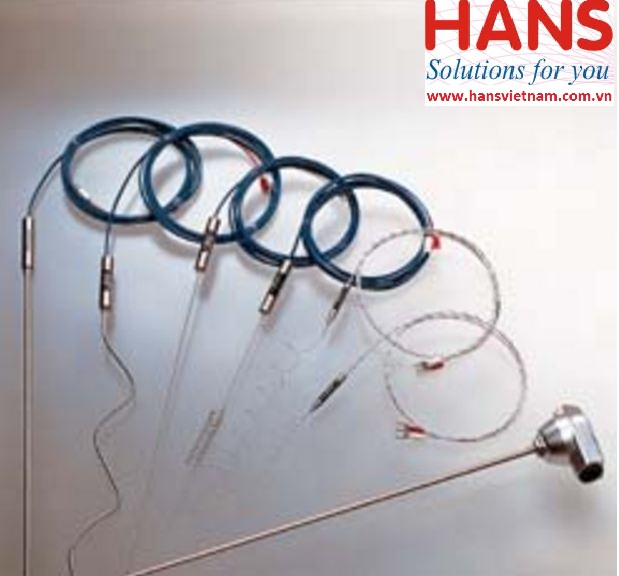

CẶP NHIỆT ĐIỆN CÓ VỎ BỌC CHINO SC(300 ~ 1050°C)

Loại

Cặp nhiệt điện, các loại K, J, E, T (Type R và N đều có sẵn.)

Lớp

JIS 1 (lớp 0,4), JIS 2 (lớp 0,75)

Vật liệu ống bảo vệ

K: SUS316, SUS310S, SUS347, NCF600 (Inconel)
(Φ0.3mm và Φ0.5mm chỉ cho NCF600.)
J, E, T: SUS316

Đường kính ngoài ống bảo vệ

F0.3mm, F0.5mm, F1.0mm, F1.6mm, F3.2mm, F4.8mm, F6.4mm, F8.0mm
(F0.3mm và F0.5mm chỉ cho loại K )

Độ dày vỏ

Hơn 10% đường kính ống bảo vệ ngoài

Đường kính

Hơn 15% đường kính ống bảo vệ ngoài

Chiều dài vỏ bọc

300, 500, 750, 1000, 1500, 2000mm

Bán kính cong

Hơn 2-3 lần đường kính ống bảo vệ ngoài (R ≧ 2D đến 3D)

Chiều dài tối đa

Φ0.3mm = 3m, Φ0.5mm = 10m , 50m , Φ1.0mm = 200m, Φ1.6mm = 100m, Φ3.2mm = 50m, Φ4.8mm = 50m, Φ6. 4mm = 35m, Φ8.0mm = 15m

Đường kính ống bảo vệ ngoài (mm)

Vật liệu ống bảo vệ

Cặp nhiệt điện loại K

Loại J

Loại E

Loại T

SUS316

SUS347

SUS310S

NCF600

SUS316

SUS316

SUS316

F0.3

-

-

-

400°C

-

-

-

F0.5

-

-

-

600°C

-

-

-

F1.0

650°C

650°C

650°C

650°C

450°C

650°C

300°C

F1.6

650°C

650°C

650°C

650°C

450°C

650°C

300°C

F3.2

750°C

750°C

750°C

750°C

650°C

750°C

350°C

F4.8

800°C

800°C

900°C

900°C

750°C

800°C

350°C

F6.4

800°C

800°C

1000°C

1000°C

750°C

800°C

350°C

F8.0

900°C

900°C

1050°C

1050°C

750°C

800°C

350°C
