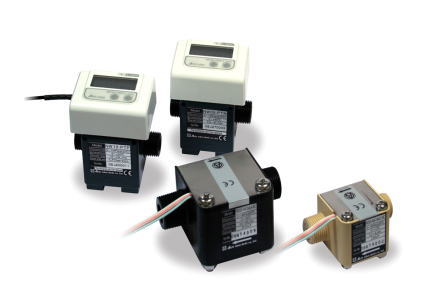

Lưu lượng kế Aichitokeidenki NW05-NTN

Hiển thị với một loại dòng chảy NĐ cảm biến

Tính năng
● xây dựng trong pin lithium, không có quyền lực cần thiết. Với chế độ tiết kiệm năng lượng để kéo dài tuổi thọ pin.
● nhưng sẽ vẫn tính năng nổi bật của các loại cảm biến lưu lượng ND, ngay lập tức hiển thị tốc độ dòng chảy tích lũy trong một
vòng quay có thể dễ đọc đơn vị hướng ● hướng dẫn
nguyên tắc ● đo lường trong hệ thống dòng bánh công tác tiếp tuyến, cấu trúc đơn giản
và tích hợp ● tổng chuyến đi 2 loại tích hợp có thể được thiết lập lại
● có thể gIỮ tốc độ dòng chảy giá trị tức thời
sản lượng ● xung là có thể (tùy chọn)

● RoHS tương thích (RoHs quy định cho phù hợp, tiếp cận việc thực hiện các vấn đề môi trường), các sản phẩm CE Mark-chứng nhận

Thông số kỹ thuật

Tức / tích hợp lưu lượng kế NW loại			NW05-NTN	NW05-PTN	NW05-TTN	NW10-NTN	NW10-PTN	NW10-TTN	NW20-NTN	NW20-PTN
Tức / tích hợp lưu lượng kế  (xung với đầu ra) NW-P loại			NW05-NTP	NW05-PTP	NW05-TTP	NW10-NTP	NW10-PTP	NW10-TTP	NW20-NTP	NW20-PTP
phạm vi lưu lượng			0.3 ~ 3L / phút			1.5 ~ 20L / phút		1.0 ~ 10L / phút	3.0 ~ 60L / phút
tính chính xác	hiển thị tức thì		± 2% ± RS 0.05L / phút			± 2% ± RS 0.2L / phút			± 2% ± RS 0.5L / phút
	Màn hình hiển thị tích hợp		± 2% RS (ở tư thế gắn tiêu chuẩn)
lỏng đo			Tương ứng với các loại chất lỏng (Chọn nó vào việc kiểm tra các phần ướt sau vật liệu chính)
Áp suất làm việc tối đa cho phép			1MPa (khi nhiệt độ chất lỏng 20 ℃)
tổn thất áp suất			12kPa hoặc ít hơn  (tại thời điểm 3L / phút)			20kPa hoặc ít hơn  (tại thời điểm 20L / phút)		15kPa hoặc ít hơn  (tại thời điểm 10L / phút)	60kPa hoặc ít hơn  (tại thời điểm 60L / phút)
phạm vi độ nhớt chất lỏng			0.5 ~ 1.5mPa · s
Nhiệt độ chất lỏng			0 ~ + 60 ℃
Nhiệt độ môi trường và độ ẩm			0 ~ + 60 ℃ 35 ~ 35% RH (không ngưng tụ)
đơn vị đầu ra xung			10mL / p			1L / p
Lỏng  tinh  bảng  show	lập tức	đơn vị bước tối thiểu	0.05L / phút			0.2L / phút			0.5L / phút
		Hiển thị và các đơn vị	00.00L / phút			000.0L / phút
	tích hợp	Hiển thị và các đơn vị	000000.00L			0000000.0L
sức mạnh			Được xây dựng trong pin lithium (Tuổi thọ pin: khoảng bốn năm pin không thể được thay thế)
cấu trúc			Splash-bằng chứng cấu trúc (IP64 tương đương) Đặc điểm kỹ thuật trong nhà
liên quan			R1 / 2						R3 / 4
quần chúng			về 280g			về 250g			về 500g
Liên hệ  lỏng  một phần  chính  yếu  nguyên liệu  chất lượng	trường hợp		PPO sửa đổi	PP	ETFE	PPO sửa đổi	PP	ETFE	PPO sửa đổi	PP
	người xúi giục		POM		ETFE	POM		ETFE	POM
	trục		SUS304	PA	ETFE	SUS304	PA	ETFE	SUS304
	O-ring		NBR	FKM		NBR	FKM		NBR	FKM
	nam châm		Sa-Co			Ba-Fe		Sa-Co	Ba-Fe

● NW05-TTN, NW10-TTN không được phép trừ gắn định hướng chuẩn
※ 1 nam châm này không thấm nước.
