Lưu lượng kế đo khí Azbil CMG150

0₫

Nhà Sản Xuất Azbil Japan
Mã Sản Phẩm CMG150

◆ khí thành phố (13A) · không khí
Model No.		CMG150	CMG250		CMG400 / 401		CMG500 / 501
kích thước cổng	kết nối chủ đề	Rc1 / 2	rc1		Rc1-1 / 2		RC2
	kết nối mặt bích	trên	trên		JIS 10K		JIS 10K
loại khí kết nối		khí City (13A), không khí (theo số mô hình)
dải đo		~ 4m3 0,5 / H (Bình thường)	1 ~ 10m3 / h (bình thường)	~ 30m3 3 / H (Bình thường)	~ 80M3 8 / H (Bình thường)	~ 150M3 15 / H (Bình thường)	~ 80M3 8 / H (Bình thường)	~ 150M3 15 / H (Bình thường)
độ chính xác representational		Tức chính xác lưu lượng hiển thị tốc độ: ± 4 Pasento RD ± 1 chữ số (10 ~ 40 ℃) ± 6RD ± 1 chữ số (-10 ~ + 60 ℃)			tốc độ dòng chảy tức thời hiển thị chính xác: ± 4 Pasento RD ± 1 chữ số (10 ~ 40 ℃) ± 6 Pasento RD ± 1 chữ số (0 ~ 50 ℃)
điện áp cung cấp đánh giá		AC 100V / 200V hoặc DC 24V
đầu ra tốc độ dòng chảy tức thời		sản lượng DC1 ~ 5V			4 ~ 20mA đầu ra
phạm vi sử dụng áp lực		100kPa dưới đây			100kPa hoặc ít hơn (mô hình áp suất thấp) 990kPa hoặc ít hơn (mô hình áp lực trung bình)
Chiều dài phần thẳng		không cần thiết	không cần thiết	15cm hoặc hơn	10cm hoặc hơn	Hơn 40cm	10cm hoặc hơn	Hơn 40cm
quần chúng	kết nối chủ đề	về 850g	về 800g		về 2100g		về 2000g
	kết nối mặt bích	trên	trên		về 9kg		về 10kg

◆ khí butan propan-
Model No.		CMG150	CMG250		CMG400		CMG500
kích thước cổng		Rc1 / 2	rc1		Rc1-1 / 2		RC2
loại khí kết nối		Butan, propane (theo số mô hình)
dải đo	Propane	~ 2m3 0,2 / H (Bình thường)	~ 4m3 0,4 / H (Bình thường)	~ 10m3 1 / H (Bình thường)	~ 25M3 2,5 / H (Bình thường)	~ 50m3 5 / H (Bình thường)	~ 25M3 2,5 / H (Bình thường)	~ 50m3 5 / H (Bình thường)
	butan	~ 1m3 0,1 / H (Bình thường)	~ 3M3 0,3 / H (Bình thường)	~ 8m3 0,8 / H (Bình thường)	~ 20m3 2 / H (Bình thường)	~ 40m3 4 / H (Bình thường)	~ 20m3 2 / H (Bình thường)	~ 40m3 4 / H (Bình thường)
độ chính xác representational		Tức thời dòng màn hình tỷ lệ chính xác: ± 6% RD ± 1 chữ số (10 ~ 40 ℃)
điện áp cung cấp đánh giá		AC 100V / 200V hoặc DC 24V
đầu ra tốc độ dòng chảy tức thời		sản lượng DC1 ~ 5V			4 ~ 20mA đầu ra
phạm vi sử dụng áp lực		100kPa dưới đây
Chiều dài phần thẳng		không cần thiết	không cần thiết	15cm hoặc hơn	10cm hoặc hơn	Hơn 40cm	10cm hoặc hơn	Hơn 40cm
quần chúng		về 850g	về 800g		về 2100g		về 2000g

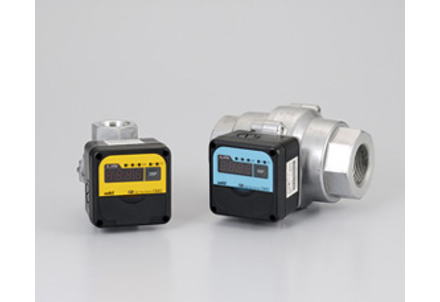

đặc tính: lưu lượng kế này để đo tốc độ dòng chảy nhiên liệu của một ổ ghi khí áp dụng các chip cảm biến microflow là một cảm biến lưu lượng nhiệt trong các đơn vị máy dò.
Nếu không có nhu cầu chuyển đổi của nhiệt độ và áp suất, lưu lượng thể tích của trong tình trạng tham khảo nó có thể ngay lập tức hiển thị tốc độ dòng chảy và tích hợp màn hình hiển thị tốc độ dòng chảy và đo lường.
Hơn nữa đầu ra liên lạc báo động, đầu ra tốc độ dòng chảy tức thời với sản lượng tương tự, và có một sản lượng thu mở bởi một tổng xung hoặc đầu ra sự kiện *.
Trong các tính năng này có thể chảy quản lý của quản lý tỷ lệ không khí hạt mịn và trang thiết bị của các đơn vị burner.
* Tích hợp DC1 ~ 5V xung tại các mô hình đầu ra, đầu ra sự kiện không thể được sử dụng.
Thông số kỹ thuật

◆ khí thành phố (13A) · không khí
Model No.		CMG150	CMG250		CMG400 / 401		CMG500 / 501
kích thước cổng	kết nối chủ đề	Rc1 / 2	rc1		Rc1-1 / 2		RC2
	kết nối mặt bích	trên	trên		JIS 10K		JIS 10K
loại khí kết nối		khí City (13A), không khí (theo số mô hình)
dải đo		~ 4m3 0,5 / H (Bình thường)	1 ~ 10m3 / h (bình thường)	~ 30m3 3 / H (Bình thường)	~ 80M3 8 / H (Bình thường)	~ 150M3 15 / H (Bình thường)	~ 80M3 8 / H (Bình thường)	~ 150M3 15 / H (Bình thường)
độ chính xác representational		Tức chính xác lưu lượng hiển thị tốc độ: ± 4 Pasento RD ± 1 chữ số (10 ~ 40 ℃) ± 6RD ± 1 chữ số (-10 ~ + 60 ℃)			tốc độ dòng chảy tức thời hiển thị chính xác: ± 4 Pasento RD ± 1 chữ số (10 ~ 40 ℃) ± 6 Pasento RD ± 1 chữ số (0 ~ 50 ℃)
điện áp cung cấp đánh giá		AC 100V / 200V hoặc DC 24V
đầu ra tốc độ dòng chảy tức thời		sản lượng DC1 ~ 5V			4 ~ 20mA đầu ra
phạm vi sử dụng áp lực		100kPa dưới đây			100kPa hoặc ít hơn (mô hình áp suất thấp) 990kPa hoặc ít hơn (mô hình áp lực trung bình)
Chiều dài phần thẳng		không cần thiết	không cần thiết	15cm hoặc hơn	10cm hoặc hơn	Hơn 40cm	10cm hoặc hơn	Hơn 40cm
quần chúng	kết nối chủ đề	về 850g	về 800g		về 2100g		về 2000g
	kết nối mặt bích	trên	trên		về 9kg		về 10kg

◆ khí butan propan-
Model No.		CMG150	CMG250		CMG400		CMG500
kích thước cổng		Rc1 / 2	rc1		Rc1-1 / 2		RC2
loại khí kết nối		Butan, propane (theo số mô hình)
dải đo	Propane	~ 2m3 0,2 / H (Bình thường)	~ 4m3 0,4 / H (Bình thường)	~ 10m3 1 / H (Bình thường)	~ 25M3 2,5 / H (Bình thường)	~ 50m3 5 / H (Bình thường)	~ 25M3 2,5 / H (Bình thường)	~ 50m3 5 / H (Bình thường)
	butan	~ 1m3 0,1 / H (Bình thường)	~ 3M3 0,3 / H (Bình thường)	~ 8m3 0,8 / H (Bình thường)	~ 20m3 2 / H (Bình thường)	~ 40m3 4 / H (Bình thường)	~ 20m3 2 / H (Bình thường)	~ 40m3 4 / H (Bình thường)
độ chính xác representational		Tức thời dòng màn hình tỷ lệ chính xác: ± 6% RD ± 1 chữ số (10 ~ 40 ℃)
điện áp cung cấp đánh giá		AC 100V / 200V hoặc DC 24V
đầu ra tốc độ dòng chảy tức thời		sản lượng DC1 ~ 5V			4 ~ 20mA đầu ra
phạm vi sử dụng áp lực		100kPa dưới đây
Chiều dài phần thẳng		không cần thiết	không cần thiết	15cm hoặc hơn	10cm hoặc hơn	Hơn 40cm	10cm hoặc hơn	Hơn 40cm
quần chúng		về 850g	về 800g		về 2100g		về 2000g

đặc tính: lưu lượng kế này để đo tốc độ dòng chảy nhiên liệu của một ổ ghi khí áp dụng các chip cảm biến microflow là một cảm biến lưu lượng nhiệt trong các đơn vị máy dò.
Nếu không có nhu cầu chuyển đổi của nhiệt độ và áp suất, lưu lượng thể tích của trong tình trạng tham khảo nó có thể ngay lập tức hiển thị tốc độ dòng chảy và tích hợp màn hình hiển thị tốc độ dòng chảy và đo lường.
Hơn nữa đầu ra liên lạc báo động, đầu ra tốc độ dòng chảy tức thời với sản lượng tương tự, và có một sản lượng thu mở bởi một tổng xung hoặc đầu ra sự kiện *.
Trong các tính năng này có thể chảy quản lý của quản lý tỷ lệ không khí hạt mịn và trang thiết bị của các đơn vị burner.
* Tích hợp DC1 ~ 5V xung tại các mô hình đầu ra, đầu ra sự kiện không thể được sử dụng.
Thông số kỹ thuật
