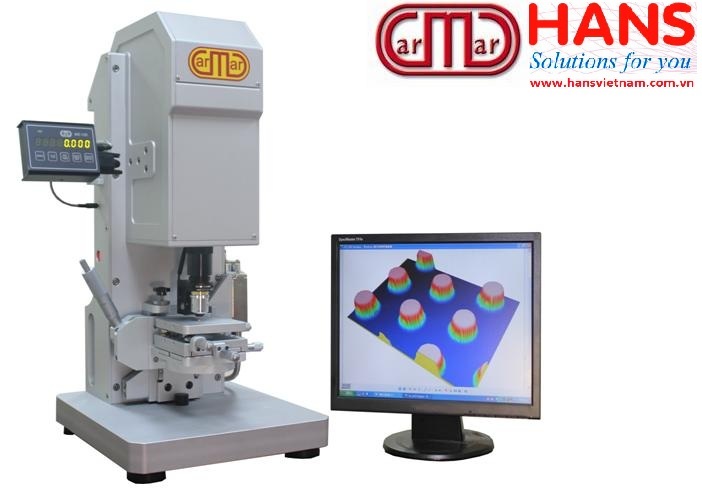

Máy chiếu Profile 3D Carmar SWIM-MZ

Model

SWIM-1510MS

SWIM-1510ME

SWIM-1510MZ

SWIM-2515MS

SWIM-2515ME

SWIM-2515MZ

SWIM-4030MS

SWIM-4030ME

SWIM-4030MZ

Kích thước bàn soi(mm)

150 x 100

250 x 150

400 x 300

Kích thước máy X/Y/Z (mm)

510 x 560 x 900

 570 x 670 x900

700 x 990 x 900

Khối lượng (kg)

145

150

296

Tải trọng

10 kg

Độ dịch chuyển trục Z

80 mm

Đo chiều cao

Giải scan

100 mm  ( 400 mm, tùy chọn)

Độ phân giải

0.1 nm

Độ lặp (σ)

≦ 0.1 %    ( > 10 m m)

≦ 10 nm   ( 1 m m ~ 10 m m)

≦   5 nm   ( <1 m m )

Chế độ điều khiển

Tự động

Tốc độ scan (mm／s)

12 （Max.）

Ánh sáng

Kiểu

Halgon

Tuổi thọ đèn

1000 hours (100W) ;  500 hours (150W)

Điều chỉnh cường độ ánh sáng

Tự động, thủ công

Yêu cần cấu hình máy tính

CPU

Dual-core Intel CPU or higher

Màn hình

Two 17” LCD

Bộ nhớ

200 GB Hard Driver or Higher

Hệ điều hành

WindowsXP (2)

Nguồn

AC110V  50Hz ／60Hz   or   AC220V  50Hz ／60Hz

Phần mềm

Phần mềm đo

ImgScan pre-processing softwar ：

With VSI／PVSI／PSI measurement mode (PSI need more optional module)

Phần mềm phân tích

PostTopo post-processing software：

ISO roughness/step height; FFT filtering; 2D ／3D Observation; Size／Area／Volume Measuring; Zoom in; Image Output; Report Output; Measure by teaching procedure, etc.

Model

SWIM-1510MZ

SWIM-2515MZ

SWIM-4030MZ

Độ phóng đại

10X

20X

50X

Zoom (Manula)

0.5X ／ 1X ／ 1.5X ／ 2X

Góc nhìn

 (Length X Width)

Unit: mm

Max

0.21 X 0.16

0.10 X 0.079

0.042 X 0.031

Min

0.86 X 0.64

0.42 X 0.32

0.17 X 0.13

Độ phân giải quang học (mm)

0.92

0.69

0.5

Góc hội tụ (độ)

17

23

33

Khoảng hoạt động (mm)

7.4

4.7

3.4

Cảm biến ảnh

High speed B/W CCD Camera

Độ phân giải của ảnh

640 x 480 pixels
