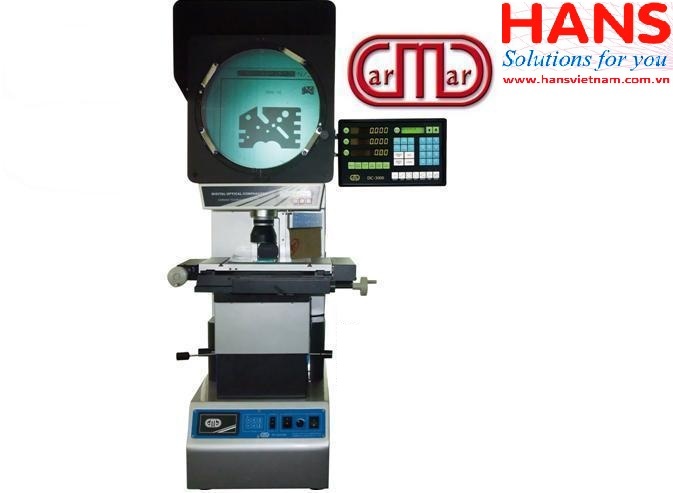

Máy chiếu profile Carmar PV-3015DE

PV-3015DE

Kích thước bàn soi(mm)

354 x 228

Kích thước mắt kính(mm)

210x160

Độ Dịch chuyển (XYZ)mm

150 x 100x100

Tốc độ trục Z(mm/s)

5,1,0.01

Độ phân giải(X/Z)mm

0.005 mm (5μm)

Độ chính xác

(μm)

Trục X,Y: 3.0 + L/50

Trục Z:<4.0 + L/25 (μm)/ L: là phép đo(mm)

Màn hình

Kích thước

12”, Ø312, phạm vi sử dụng> Ø 300

Góc quay

0 ~ 360º

Độ phân giải

1’ or  0.01º

Ống kính

Độ phóng đại

5X

(tiêuchuẩn)

10X

(tùy chọn)

20X

(tùy chọn)

50X

(tùy chọn)

100X

(tùy chọn)

Object view (mm)

Ø60

Ø30

Ø15

Ø6

Ø3

Working Dist. (mm)

53

77.7

44.3

38.4

25.3

Max, work piece,height

(mm)

90

90

90

90

90

Hệ thống sử lý dữ liệu

DC-3000: hệ thống sử lý dữ liệu đa chức năng:

+Phối hợp nghiêng, mm / chuyển đổi inch, ABS / INC chuyển đổi, Zero.thiết lập, ½ tính, 0 ° 90 ° 270 ° 360 ° chuyển đổi, đền bù tuyến tính,

Ánh sáng

Đèn halogen 24V/150W

Khối lượng

150kg

Kích thước (mm)

670x570x1250

Nguồn

110V/220V(AC)，50/60Hz，400W

Tùy chọn mua thêm

Bảng quay, hỗ trợ  xoay, dò cạnh
