Máy chiếu profile phương ngang Carmar PH-4025

PH-4025

Kích thước bàn soi(mm)

450 x 200

Độ Dịch chuyển (XYZ)mm

250 x 100x150

Phạm vi quay

± 15°

Độ phân giải(X/Z)mm

0.001 mm (1μm)

Độ chính xác

<4.0 + L/25 (μm)/ L: là phép đo(mm)

Màn hình

Kích thước

16”, Ø400

Góc quay

0 ~ 360º

Độ phân giải

1’ or  0.01º

Ống kính

Độ phóng đại

5X

(tiêu chuẩn)

10X

(tùy chọn)

20X

(tùy chọn)

50X

(tùy chọn)

100X

(tùy chọn)

Object view (mm)

Ø80

Ø40

Ø20

Ø8

Ø4

Working Dist. (mm)

93.7

103.9

95.1

65.7

35.0

Hệ thống sử lý dữ liệu

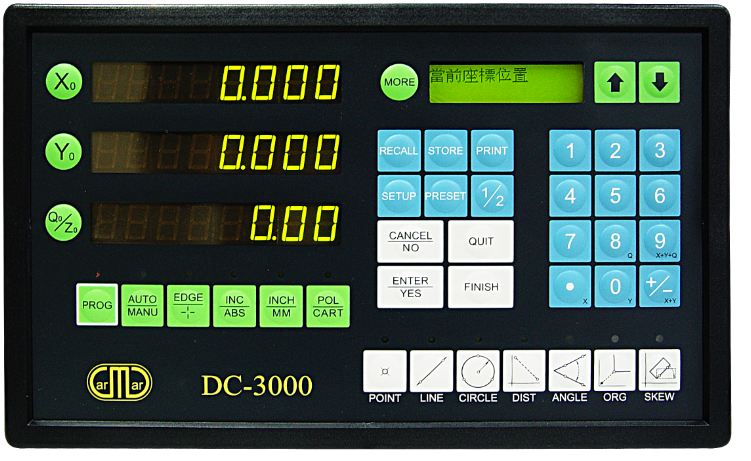

DC-3000: hệ thống sử lý dữ liệu đa chức năng:

+Phối hợp nghiêng, mm / chuyển đổi inch, ABS / INC chuyển đổi, Zero.thiết lập, ½ tính, 0 ° 90 ° 270 ° 360 ° chuyển đổi, đền bù tuyến tính,

Ánh sáng

Đèn halogen 24V/150W

Khối lượng

240kg

Kích thước (mm)

1215 x 646 x 1210

Nguồn

110V/220V(AC)，50/60Hz，400W

Tùy chọn mua thêm

Bảng quay, hỗ trợ  xoay, dò cạnh
