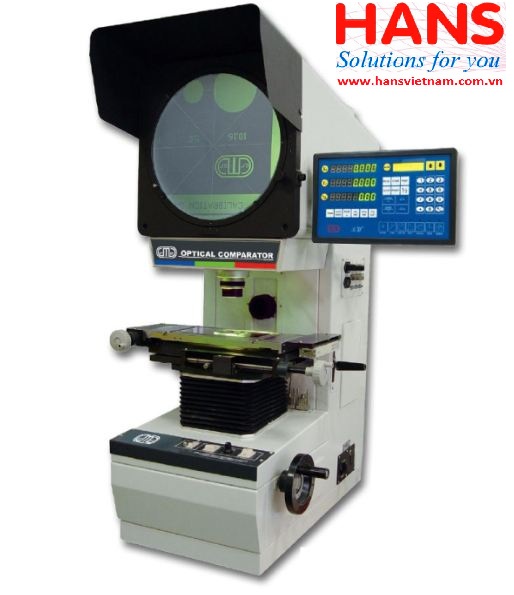

Máy chiếu profile tiêu chuẩn Carmar PV-3015/ PV-3015E

PV-3015/ PV-3015E

Kích thước bàn soi(mm)

340 x 152

Kích thước mặt kính(mm)

196 x 96

Độ Dịch chuyển (XYZ)mm

150 x 50x90

Hệ thống điều khiển

Servo điều khiển động cơ

Tốc độ

400mm/s

Độ phân giải,X,Y

0.001 mm (1μm) or 0.0005 mm (0.5μm)

Độ chính xác

≦3.0 + L/75 (μm)/ L: là phép đo(mm)

Màn hình

Kích thước

12” (Ø312)，phạm vi sử dụng > Ø300

Góc quay

0 ~ 360º

Độ phân giải

1’ or  0.01º

Ống kính

Độ phóng đại

10X

(tiêu chuẩn)

20X

(tùy chọn)

50X

(tùy chọn)

100X

(tùy chọn)

Object view (mm)

Ø30

Ø15

Ø6

Ø3

Working Dist. (mm)

77.7

44.3

38.4

25.3

Max. work-piece height (mm)

90

90

90

90

Hệ thống sử lý dữ liệu

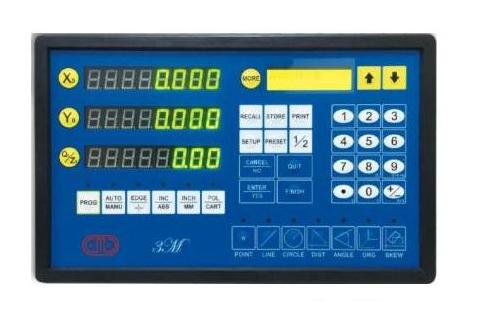

DC-3000: hệ thống sử lý dữ liệu đa chức năng:

+Phối hợp nghiêng, mm / chuyển đổi inch, ABS / INC chuyển đổi, Zero.thiết lập, ½ tính, 0 ° 90 ° 270 ° 360 ° chuyển đổi, đền bù tuyến tính,

Ánh sáng

Đèn halogen 24V/150W

Khối lượng

130kg

Kích thước (mm)

770 x 550 x 1100

Nguồn

110V/220V(AC)，50/60Hz，400W

Tùy chọn mua thêm

Bảng quay, hỗ trợ trung tâm xoay, máy dò cạnh
