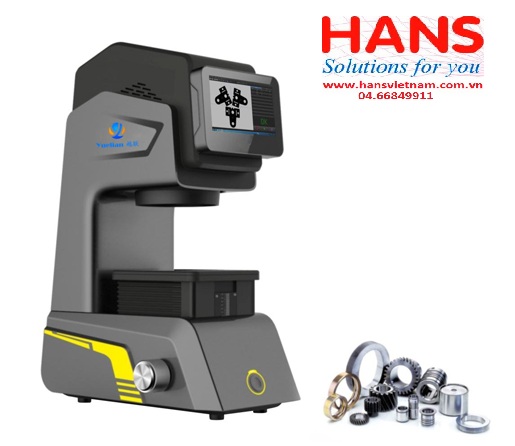

Máy đo 3 chiều vision YUELIAN YOT

Model

YOT-D30

YOT-D30

YOT-D80

YOT-D160

ống kính

0.3X

0.17X

0.088X

0.088X

Khoảng làm việc

110 mm

110 mm

120 mm

390mm

Trường nhìn

Ø30mm

Ø 60mm

Ø 80mm

Ø 160mm

Độ chính xác

4um

6um

8um

15um

Độ chính xác

2um

4um

4um

10um

Camera

2/3’’ 5 million pixel B/W camera (Ethernet)

Ánh sáng

Điều khiển kỹ thuật số, bộ nhớ tự động

Telecentric Đèn Xanh Đường Viền chiếu sáng

Chiếu sáng vòng LED trắng

Máy tính

DELL (core i5)

Màn hình

10.4 inch LCD

Màn ngoài 21.5 inch LCD

Phần mềm đo

iMeasuring 1.0

Số lượng đo

Max.99

Thời gian đo

<5S (Less than 100 tests)

Đầu ra

Kiểm tra dữ liệu, báo cáo, xác định kết quả (OK, NG, WAIT), vv

Chức năng

Đo 2D: điểm, đường thẳng, đường tròn, cung tròn, góc độ, khoảng cách, hình bầu dục, O-ring, Groove, hình chữ nhật, xử lý song song

Chức năng phụ trợ

Cắt nhau, song song, vuông góc, tiếp tuyến, chia làm hai đoạn.

Dung sai hình học

Dung sai kích thước và dung sai vị trí, dung sai về hình thức và vị trí (vị trí trung tâm điểm Point, độ thẳng, song song, độ tròn, thẳng, hồ sơ, vv)

Chế độ đo

Thủ công/ tự động

Quản lý dữ liệu SPC và kiểm soát

có

CAD Data Input / Output

có

Nguồn

AC100~240V，50~60Hz
