Electro Fi độ chính xác đo độ dày từ đó áp dụng một nguyên tắc từ tĩnh của logic (ElektroPhysik). Kẹp phôi giữa cảm biến và bóng mục tiêu kim loại với một built-in nam châm vĩnh cửu, bạn có thể liên tục đo chiều dày. Body hai mô hình, bạn có thể chọn tùy thuộc vào ứng dụng từ 2 mô hình cảm biến.
Các tính năng
- Không có bất thường từ hoặc tờ, nó có thể được đo không triệt tiêu độ dày điều rỗng như vậy.
- Bạn có thể đo độ dày lên đến 24mm.
- Kích thước tối thiểu của bóng mục tiêu là để có đường kính 1mm, phần lõm-lồi, bạn có thể thu hẹp rãnh, cũng đo các góc.
- Các đo tín hiệu electrospray Physic độc đáo SIDSPⓇ công nghệ cảm biến kỹ thuật số hoàn toàn số hóa bên trong cảm biến, đạt độ chính xác đo cao và khả năng lặp lại không thể có được với cảm biến analog truyền thống.
- Kích thước nhỏ và trọng lượng nhẹ là tuyệt vời (khoảng 300g cơ thể), do đó di động, bạn có thể sử dụng không phụ thuộc vào địa điểm.
- Chúng tôi đang sử dụng một chip cảm biến cứng bền.
- Bạn có thể lưu các giá trị đo bằng tay hoặc tự động (lên đến 20 lần / giây.).
- điểm chuẩn (điểm chuẩn) có thể được lưu lại cho mỗi kích thước của bóng mục tiêu, bạn không cần phải hiệu chỉnh ngay cả khi điện bị tắt nếu một lần hiệu chuẩn.
- Các giá trị tối thiểu và tối đa trong toàn bộ đo lường có thể được hiển thị trên màn hình.
- Sử dụng các tiêu chuẩn cung cấp phần mềm máy tính MSoft 7 Professional, hiển thị và in ấn của các giá trị đo và biểu đồ số liệu thống kê (sơ đồ phân phối tần số) xu hướng (sơ đồ chuyển), sản lượng các tập tin Excel, và tạo và chỉnh sửa hàng loạt có thể bạn.
- Ngoài giao diện hồng ngoại chuẩn (IrDA) để chuyển dữ liệu đo đạc, cung cấp cáp USB · cáp RS232C như một tùy chọn.
- Nó chạy trên pin hoặc AC adapter (tùy chọn).
- Chúng tôi cung cấp một công tắc chân có thể lưu các giá trị đo tại chân các hoạt động. (Không bắt buộc)
ứng dụng ví dụ
- chai nước giải khát PET và lon nhôm
- vật liệu bao bì thuốc (bao bì PTP · tấm nhựa PVC)
- Mỹ phẩm và nước hoa cho container và chai
- phụ tùng ô tô (phần nội thất và ngoại thất, nhà ở hộp số)
- linh kiện máy bay (thành phần tuabin, buồng đốt, đường ống áp lực cao)
- Die-cast sản phẩm
- vật liệu bao bì thực phẩm và container
- thùng nhựa
- ống clorua vinyl
- chai thủy tinh, hộp đựng và dụng cụ thí nghiệm
- thiết bị điện
đặc điểm kỹ thuật cơ thể
tên |
7200FH thử nghiệm Mini |
7400FH thử nghiệm Mini |
phương pháp đo |
Tĩnh từ (từ tĩnh) |
số điểm bộ nhớ |
100.000 điểm |
240.000 điểm |
Số lô |
1 |
100 |
Main màn hình
hiển thị đồ thị |
×
|
○ |
Ghi lại tốc độ |
1, 2, 5, 10, 20 lần / giây. |
chế độ hiệu chuẩn |
thiết lập nhà máy, không phẩy hiệu chuẩn, các không phẩy + tấm tiêu chuẩn 1-4 điểm chuẩn |
đơn vị đo lường |
mm, mm / triệu, inch |
Thống kê Display |
Số lần đo, giá trị đo, giá trị trung bình, độ lệch chuẩn, tối thiểu, tối đa |
giao diện |
Hồng ngoại, USB (tùy chọn), RS232 (không bắt buộc) |
Có thể sử dụng nhiệt độ |
-10 ℃ ~ + 60 ℃ |
Nhiệt độ lưu trữ càng tốt |
-20 ℃ ~ + 80 ℃ |
sức mạnh |
AA pin × 4, AC adapter (không bắt buộc) |
kích thước |
153mm x 89mm x 32mm |
trọng lượng |
310g |
phụ kiện |
Truyền dữ liệu phần mềm msoft 7 Professional Edition, hộp đựng, nhà ở trường hợp bảo vệ, pin, hướng dẫn sử |
Sensor kỹ thuật
dải đo
Sensor |
kích thước bóng |
dải đo |
|
FH-4 |
thép |
1.0mm |
0 ~ 1.3mm |
※ 1 |
thép |
1.5mm |
0 ~ 2.0mm |
|
thép |
2.5mm |
0 ~ 3.5mm |
|
thép |
4.0mm |
0 ~ 6.0mm |
|
nam châm |
1.5mm |
0 ~ 5.0mm |
※ 2 |
nam châm |
3.0mm |
0 ~ 9.0mm |
※ 2 |
FH-10 |
thép |
2.5mm |
0 ~ 4.0mm |
|
thép |
4.0mm |
0 ~ 7.0mm |
|
thép |
6.0mm |
0 ~ 10.0mm |
|
thép |
9.0mm |
0 ~ 13.0mm |
※ 3 |
nam châm |
4.0mm |
0 ~ 16.0mm |
※ 4 |
nam châm |
6.0mm |
0 ~ 24.0mm |
※ 4 |
※ 1 phụ kiện tùy chọn 82-174-0014 sử dụng
※ 2 phụ kiện tùy chọn 82-174-0015 sử dụng
※ 3 phụ kiện tùy chọn 80-175-0038 sử dụng
※ 4 phụ kiện tùy chọn 82-175-0040 sử dụng
Độ chính xác đo lường
Sensor |
kích thước bóng |
Độ chính xác đo lường |
|
FH-4 |
thép |
1.0mm |
3μm + 1% |
※ 1 |
thép |
1.5mm |
3μm + 1% |
|
thép |
2.5mm |
5μm + 1% |
|
thép |
4.0mm |
10μm + 1% |
|
nam châm |
1.5mm |
20μm + 2% |
※ 2 |
nam châm |
3.0mm |
40μm + 2% |
※ 2 |
FH-10 |
thép |
2.5mm |
5μm + 1% |
|
thép |
4.0mm |
10μm + 1% |
|
thép |
6.0mm |
20μm + 1% |
|
thép |
9.0mm |
20μm + 1% |
※ 3 |
nam châm |
4.0mm |
40μm + 2% |
※ 4 |
nam châm |
6.0mm |
60μm + 2% |
※ 4 |
※ 1 phụ kiện tùy chọn 82-174-0014 sử dụng
※ 2 phụ kiện tùy chọn 82-174-0015 sử dụng
※ 3 phụ kiện tùy chọn 80-175-0038 sử dụng
※ 4 phụ kiện tùy chọn 82-175-0040 sử dụng
phụ kiện tiêu chuẩn
FH-4 |
Zero hiệu chuẩn mũ ba
hiệu chuẩn mũ ba
1.5mm bóng 100
2.5mm bóng 100
4mm bóng 50
cảm biến đứng |
FH-10 |
Zero hiệu chuẩn mũ ba
hiệu chuẩn mũ ba
2.5mm bóng 100
4mm bóng 50
6mm bóng 25
cảm biến Đứng |
Phụ kiện tùy chọn
Part No. |
tên |
82-174-0014 |
FH-4 cho 1.0mm bóng bộ |
82-174-0015 |
FH-4 bóng bộ nam châm |
80-175-0038 |
FH-10 cho 9.0mm bóng bộ |
82-175-0040 |
FH-10 cho bộ nam châm bóng |
80-202-0001 |
Máy in mini-in 7000 |
06-007-0007 |
giấy in (10 khối lượng quy định) |
85-139-0014 |
kết nối USB hồng ngoại bộ chuyển đổi thông tin liên lạc |
80-900-0006 |
Cáp kết nối USB |
85-159-0006 |
cáp kết nối RS232C |
80-901-1900 |
công tắc chân |
80-900-0005 |
AC adapter |
80-904-0400 |
Hộp đấu nối đa năng |
hình ảnh sản phẩm

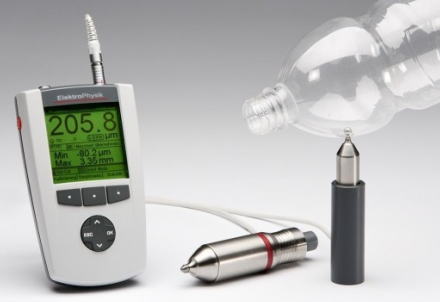

Sensor FH-4 và đứng cảm biến
Sản phẩm Giới thiệu Movie
Dịch vụ hậu mãi
Thời hạn bảo hành là một năm kể từ ngày mua.
Chúng tôi hứa sẽ sửa chữa miễn phí nếu thất bại xảy ra trong sử dụng bình thường.
Cũng có sẵn trả sửa chữa và hiệu chuẩn giấy chứng nhận thời hạn bảo hành.
