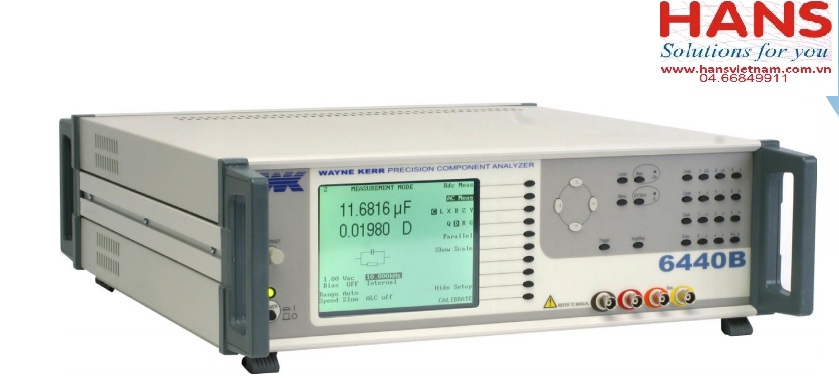

Máy đo LCR độ chính xác cao Wayne Kerr 6440B (20 Hz to 3 MHz)

Các thông số đo

• Trở kháng Z
• Góc pha (Ø)
• Dung kháng (C)
• Hệ số tổn hao (D)
• Cảm kháng (L)
• Hệ số phẩm chất (Q)
• Điện trở (R)
• Điện kháng (X)
• Độ dẫn điện (G)
• Độ cảm ứng (B)
• Độ dẫn nạp (Y)
• Điện trở DC  (Rdc))
• Điện trở AC  (Rac)

Dải đo

• R, Z 0.01 mΩ to > 2 GΩ
• G, Y 1 nS to > 2 kS
• L 0.1 nH to > 2 kH
• C 1 fF to > 1 F
• D 0.00001 to >1000
• Q 0.00001 to >1000
• Rdc 0.1 mΩ to > 10 MΩ

Độ chính xác

• L/C ±0.05%
• R ±0.02%
• Q ± 0.05 %(Q + 1/Q)
• D ±0.0002(1+ D2)
• Rdc ± 0.1%

Tấn số thử

20 Hz to 3 MHz

Các mức điều khiển AC

• Điện áp: 1mV - 10V
• trở kháng nguồn: 50 Ohms

Điện áp phân cực DC

2V

Màn hình hiển thị

• LCD (320 x 240) với đèn nền

Nguồn điện

• 90VAC ~ 264 VAC (tự động dải), 47 Hz ~ 63 Hz

Kích thước

• 150 x 440 x 525 mm (dài x rộng x cao)

Trọng lượng

• 11kg

Tùy chọn mua thêm

• Options for 6440B
• /B1 Bin handler (cannot be fitted with /B2)
• /B2 Bin handler opto-coupled (cannot be fitted with /B1)
• /C Multi-frequency capacitor function
• Optional accessories for 6430B & 6440B
• Description Order code
• Overload Protection Unit (25 Joules) 1J1100
• Kelvin Lead (large jaw) 1EVA40180
• Kelvin Lead (fine jaw) 1EVA40100
• 4 Terminal Lead Set 1EV1505
• BNC-4 Term. Comp. Fixture 1EV1005
• BNC-4 Term. Comp. Fixture (>500 kHz) 1EV1006
• SMD Probe Lead 1EV1905A
• SMD Tweezers 1EVA40120
• Operating/Maintenance Manual 9H(model no.)
• Certificate of Calibration with results 1JCALRES
