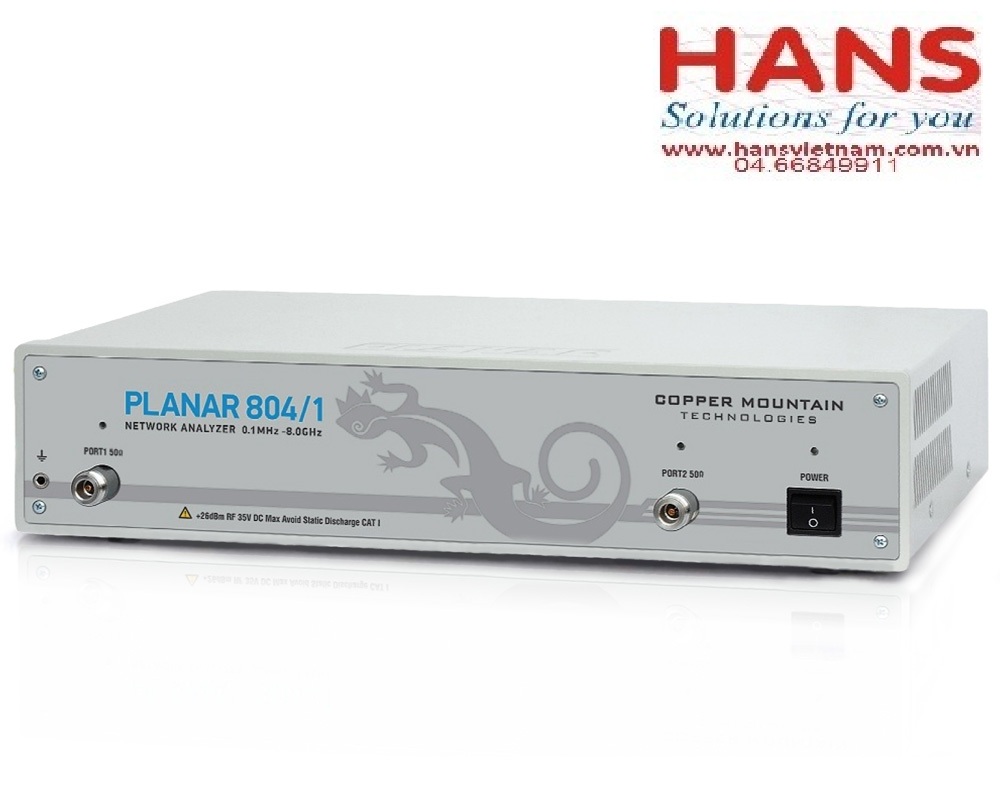

Máy đo phản xạ vector trên PC Copper Mountain Planar 804/1 (0.1 MHz - 8.0 GHz, 2-port 2-path (S11, S21, S12, S22) )

Máy đo phản xạ vector trên PC  Copper Mountain  Planar 804/1 (0.1 MHz - 8.0 GHz, 2-port 2-path (S11, S21, S12, S22) )

Hãng sản suất: Copper Mountain -Mĩ

Model: Planar 804/1

++++++++++++++++++++++++++++++++

Để biết thêm chi tiết quý khách vui lòng liên hệ để được hỗ trợ và tư vấn chọn lựa sản phẩm phù hợp.

Rất cảm ơn bạn đã tin tưởng chọn lựa sản phẩm do Hans Việt Nam cung cấp và phân phối.

++++++++++++++++++++++++++++++++

Applications of the Planar 804/1 include RF component design and testing, on-wafer probing, field testing, insertion loss measurement, distance to fault measurement, antenna matching, quality control, material measurements, and many others. Curious to see what other users think of this device?

Thông số kỹ thuật:

The Planar 804/1 VNA is an 8 GHz, 2-port instrument, capable of 145 dB dynamic range and designed for operation with any Windows PC or laptop. The free, lightweight VNA application connects to the 804 with a standard USB cable, creating a future-proof solution that significantly enhances ease of use compared with conventional instruments.

The 804 provides a wide variety of analysis capabilities, including time-domain with gating and frequency offset modes, at no additional cost. Collection of metrology-grade S-parameter test results can be achieved manually or through automation in Python, MATLAB, Excel, C++, VB.NET, or LabVIEW. .

• Dải tần số: 100 kHz to 8.0 GHz
• Thông số đo: S11, S21, S12, S22
• Loại sweep: Linear frequency, log frequency, segment, power sweep
• Dải động: 145 dB (1 Hz)
• Tốc độ đo : 100 µs per point at 100 dB dynamic range
• Thiết lập đầu ra: -60 dBm to +10 dBm
• Up to 500,001 measurement points per sweep

Manuals

• 804/1 Operating Manual
• 804/1 Programming Manual
• 804/1 Performance Test Manual

Software

• 804/1 Installer
  (v3.51; Oct. 12, 2015)
• 804/1 Simulator/Demo
  (v3.50; Aug. 5, 2015)
• 814/1 Software Release Notes
