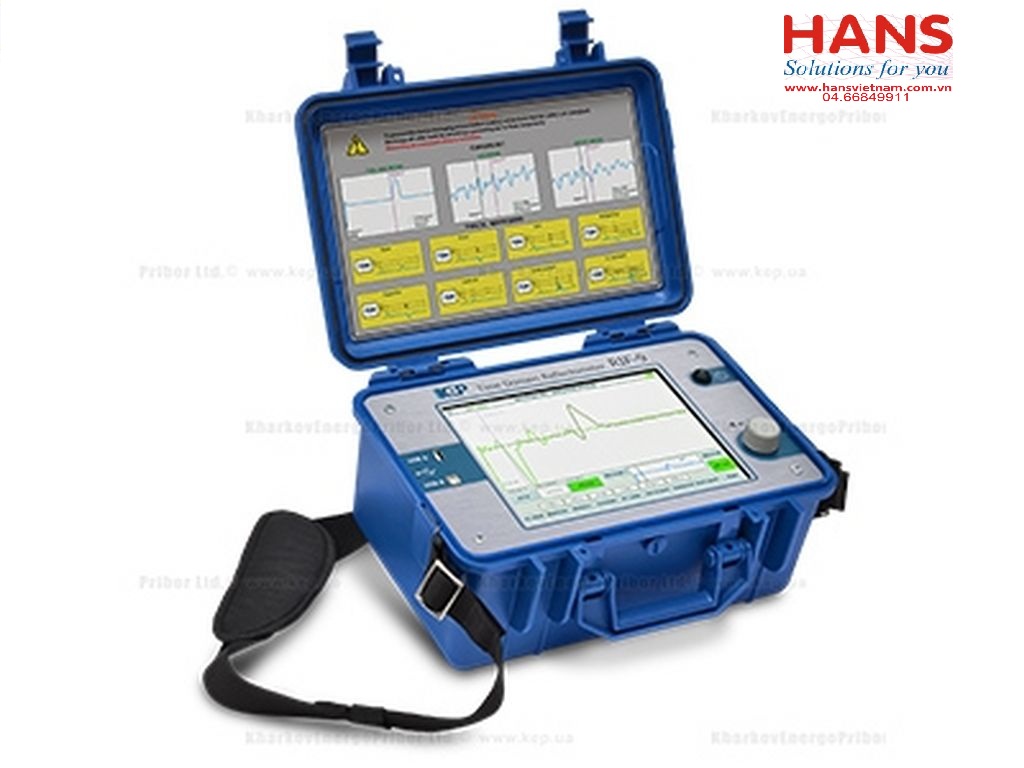

Máy đo vị trí lỗi cáp KEP RIF-9 (100km)

Máy đo vị trí lỗi cáp KEP  RIF-9 (100km)

Hãng sản suất: KEP–EU

Model: RIF-9

- Xác định khoảng cách tới một lỗi cáp hoặc đứt dây cáp đối xứng và bất đối xứng sử dụng một phương pháp (phản xạ miền thời gian);

- Đo chiều dài cáp  hoặc khoảng cách tới một lỗi hoặc điểm ngắn mạch;

- Lưu trữ và xử lý kết quả đo

Thông số kỹ thuật:

- Dải đo khoảng cách (at V/2=100 m/us): 0.1; 0.2; 0.5; 1;2; 4; 8; 16; 32; 64; 100 (km)

- Khoảng cách đo nhỏ nhất: 3m

- Độ phân dải, m:

+ at V/2 = 100 m/us: 0.5

+ at V/2 = 80 m/us: 0.4

- Độ bất ổn,của giải: 0.2   %

- Tổng trở vào,: 10 − 500  Ohm

- Biên độ xung: 45V

- Độ rộng xung: 10 – 20000ns

- Dải cường độ : -33 tо 104    dB

- Vận tốc truyền(V/2): 50 − 150 m/us

- Độ phân dải vận tốc truyền (V/2) : 0.1 m/us

- Điện áp vào lớn nhất: 50  V

- Phương pháp đo

+ TDR: yes

+ ICE: yes

+ Decay: yes

+ ARC: yes

- Bộ nhớ

+ Dữ liệu phản xạ: 1200

+ Dữ liệu tốc độ truyền cáp: 1000

- Kết nối PC: USB, USB Flash, RS-485

- Hiển thị: color TFT resistive touch-screen 800 × 600

Công suất:

+ Nguồn (trong): 12 AGM

+ Công suất tiêu thụ, A: 1

+ Nguồn (ngoài) : 12 − 24  V

+ Dung lượng pin,: 9000  mA•h

+ Dòng sạc: 1000 mA

- Kích thước: 366×271×178mm

- Trọng lượng: 7.4 kg

- Cung cấp kèm theo máy:

+ Cáp tín hiệu dài 1 m 4 cái

+Cáp tín hiệu cho phép đo điện áp cao dài 0.5 m :  2 cái

+ Cáp tín hiệu dài 0,5m: 4 cái

+ Cáp kết nối máy tính: 1 cái

+Adapter nguồn: 1 cái

+ Cầu chì: 6 cái

+ USB Flash drive kèm software:    1 cái

+ Hộp đóng gói: 1 cái

+Dây nguồn : 1 cái

+ Tài liệu HDSD
