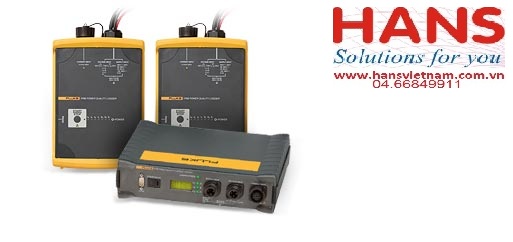

Máy ghi chất lượng điện ba pha Fluke 1740

Máy ghi chất lượng điện ba pha Fluke 1740

Hãng sản xuất: Fluke
Model: Fluke 1740

Tình trạng hàng: Hàng mới
THÔNG SỐ KỸ THUẬT

- Điện áp đầu vào
+Dải đo đầu vào V I P-N: tối đa 480 V AC
+ Dải đo đầu vào V I P-P: tối đa 830 V AC
+ Điện áp quá tải tối đa: 1,2 VI
+ Chọn dải đo đầu vào: Theo lập trình công việc
+ Kết nối: P-P hoặc P-N, 1 hoặc 3 pha
+ Điện áp danh định V N: <= 999 kV với PT và tỷ số
+ Điện trở đầu vào: Xấp xỉ 820 kΩ mỗi kênh Lx-N một pha (L1 hoặc A, L2 hoặc B, L3 hoặc C được kết nối): xấp xỉ 300 kΩ
+ Sai số nội tại: 0,1 % VI
+ Bộ cảm biến dòng (VT): Tỷ số: <999 kV / VI
+ Chọn tỉ lệ: Theo lập trình công việc
- Đầu vào dòng điện với Vòng đo Flexi
+ Dải đo đầu vào I I L1 hoặc A, L2 hoặc B, L3 hoặc C, N: 15 A / 150 A / 1500 A / 3000 A ac
+ Dải đo: 0,75 A … 3000 A ac
+ Sai số nội tại:  < 2 % II
+ Ảnh hưởng vị trí: Tối đa ± 2 % giá trị đã đo – cho dây dẫn từ xa tới đầu đo > 30 mm
+ Ảnh hưởng của từ trường phân tán (stray field): < ± 2 A ac cho Iext=500 A ac và khoảng cách đến đầu đo > 200 mm
+ Hệ số nhiệt độ: < 0,05 % / K
+ Bộ cảm biến dòng (CT): Tỷ số <= 999 kA / II
+ Chọn tỷ số: Theo lập trình công việc
+ Kết nối:    Đầu nối 3 pha, 3 pha +N, 2 pha L1 hoặc A và L3 hoặc C (phương pháp 2 Watt kế) 7 kênh
- Đầu vào dòng điện của đầu kìm
+ Dải đo đầu vào I I L1 hoặc A,
+ L2 hoặc B, L3 hoặc C, N: 0,5 V danh định (cho I I) 1,4 Vpk
+ Sai số nội tại: < 0,3 % II
+ Quá tải tối đa: 10 V ac
+ Điện trở đầu vào: Xấp xỉ 8,2 kΩ
+ Bộ cảm biến dòng (CT): Tỷ số Ω 999 kA / II
- Giao diện: RS 232, 9600...115 000 Baud, chọn tốc độ Baud tự động, kết nối 3 dây
