Máy hiện sóng cầm tay Extech MS420 (20MHz, 2-Channel)

    Máy hiện sóng cầm tay hay còn được gọi là “oscilloscope” là một thiết bị hiển thị đồ thị - nó không chỉ vẽ ra đồ thị của một tín hiệu điện, mà còn có thể hiển thị được các tín hiệu về vật lý khác như âm thanh, ánh sáng,..... Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu. Với thiết kế nhỏ gọn, tiện lợi cho người sử dụng. Máy hiện sóng cầm tay là một trong những thiết bị thiết yếu của các chuyên gia hàng đầu về nghiên cứu cũng như trong sản xuất của các ngành điện, điện tử.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian...

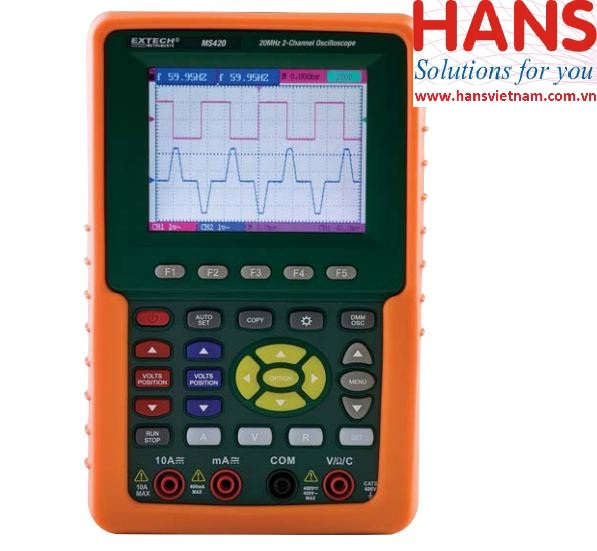

Máy hiện sóng cầm tay Extech MS420 (20MHz, 2-Channel)

Hãng sản xuất: EXTECH-USA

Model : MS420

Thông số kỹ thuật:

Chức năng máy hiện sóng

Ø Màn hình: màu LCD 3.8"; 320 x 240 pixels

Ø Băng thông: 20MHz

Ø Tỷ lệ lấy mẫu thời gian thực: 100MS/s

Ø Số kênh: 2

Ø Bộ nhớ: 6K điểm mỗi kênh

Ø Độ nhạy trục đứng: 5mV to 5V/div

Ø Độ phân dải trục đứng: 8 bits

Ø Dải thời gian: 5ns đến 5s/div

Ø Nguồn Trigger: CH1, CH2

Ø Trigger Coupling:AC, DC

Ø Tổng trở vào: 1MΩ/20pF

Ø Điện áp vào Max: 400V (peak)

Ø Con trỏ đo: điện áp và thời gian

Ø Chế độ lấy mẫu: Sample, Average, Peak Detect

Ø Chế độ Trigger: Free Run, Single Shot, Edge, Video

Chức năng Đồng hồ vạn năng

Ø Điện áp AC/DC: 400mV, 4V, 40V, 400V

Ø Dòng điện AC/DC: 40mA, 300mA, 20A

Ø Điện trở: 400Ω, 4kΩ, 40kΩ, 400kΩ, 40MΩ

Ø Tụ điện: 51.2nF đến 100μF

Ø Kiểm tra Diode, liên tục: có

Kết nối máy tính: USB cable

Nguồn cung cấp: Pin sạc Li-ion 6 h, adaptor

Kích thước: 180 x 113 x 40mm

Khối lượng:690g

Phụ kiện: 2 que đo 1x, 10x, dây đo cho đồng hồ vạn năng, phần mềm, cáp USB, modul cắm đo tụ, bộ sạc, hộp cứng
