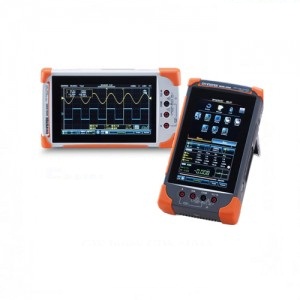

Máy hiện sóng cầm tay GWINSTEK GDS-310 (100MHz，2 channel)

   Máy hiện sóng cầm tay hay còn được gọi là “oscilloscope” là một thiết bị hiển thị đồ thị - nó không chỉ vẽ ra đồ thị của một tín hiệu điện, mà còn có thể hiển thị được các tín hiệu về vật lý khác như âm thanh, ánh sáng,..... Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu. Với thiết kế nhỏ gọn, tiện lợi cho người sử dụng. Máy hiện sóng cầm tay là một trong những thiết bị thiết yếu của các chuyên gia hàng đầu về nghiên cứu cũng như trong sản xuất của các ngành điện, điện tử.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian...

Máy hiện sóng cầm tay GWINSTEK GDS-310 (100MHz，2 channel)

Hãng sản xuất: GWINSTEK

Model: GDS-310
Xuất xứ: Đài loan
1)Máy hiện sóng

Băng thông:100MHz (-3dB)
Số kênh: 2
Tốc độ lấy mẫu: 1GSa/s
Bộ nhớ: 5M điểm/kênh
Độ nhạy: 2mV/div~10V/div
Độ chính xác: ±3%
Trở kháng vào: 1MΩ±2%
Rise time: <3.5ns
Thời gian quét: 5nS~100x/Div
Trigger: CH1,CH2
Kiểu Trigger: Edge, Pulse, Width, Video, Altermate
Chế độ x-y
Đầu vào: AC,DC,GND
Trở kháng vào: 1MΩ±2%
Đầu vào max: CAT II 300VRMS
2) Đồng hồ vạn năng
DCV:50mV, 500mV, 5V,50V,500V,1000V/±0.05%
DCA: 50mA,500mA,10A/±0.1%
ACV: 50mV,500mV,5V,50V,700V/±1.5%
ACA:50mA,500mA,10A/±1.5%
Ω:500Ω,5kΩ,50kΩ,500kΩ,5MΩ/±0.3%
Diode (2.8v), Buzz(<15Ω)
3) Thông số chung
Giao tiếp: USB
Hiển thị: LCD 7"
Pin: 6100mA/hr,7.4V
Nguồn AC: AC 100V~240V, 48~63Hz
Kích thước và cân nặng: 1.5Kg,  HxWxD(mm)  240mm x 136mm x60 mm
Phụ kiện: Que đo máy hiện sóng, que đo đồng hồ vạn năng, AC adapter, Pin, hộp đựng,HDSD
