Máy hiện sóng độ nét cao Lecroy HDO4034 (HD) (350 MHz, 2.5GS/s, 4 kênh)

 Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

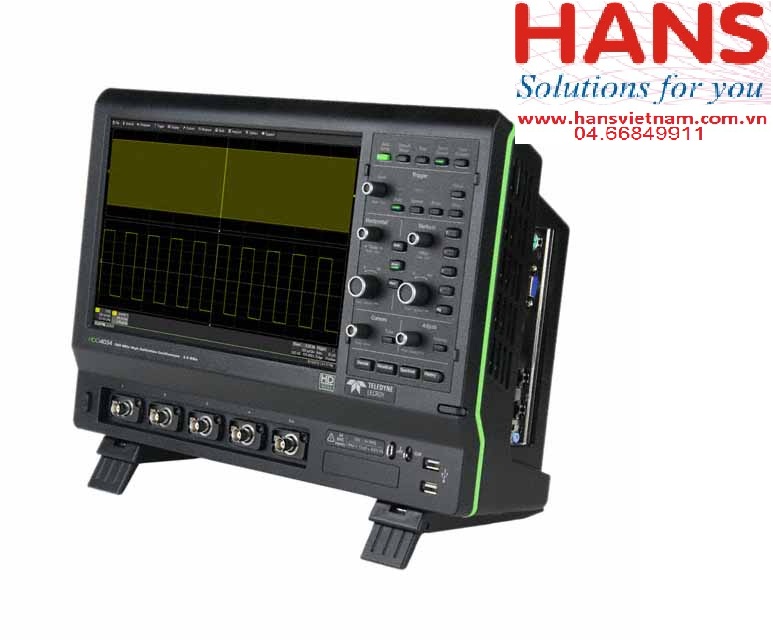

Máy hiện sóng độ nét cao Lecroy HDO4034 (HD) (350 MHz, 2.5GS/s, 4 kênh)

Model: HDO4034
Hãng sản xuất: Teledyne Lecroy - USA
Thông số kỹ thuật:
 Băng thông : 350Mhz
+ Số kênh : 4
+ Tốc độ lấy mẫu : 2.5GSa/s
+ Rise time : 1 ns
+ Độ nhạy thời gian : 200 ps/div - 1.25 ks/div
+ Độ phân giải : 12 bit
+ Bộ nhớ : 25 Mpts/Ch
+ Màn hình : 12.1" TFT-LCD, cảm ứng
+ Kết nối :USB Host, USB Device, LAN, GPIB
+ Trở kháng : 1MΩ/15pF
+ Độ nhạy đầu vào : 1mV/div...10V/div, 1mV/div...1V/div (50 Ω)
+ Nguồn : 100 VAC ~ 240 VAC
