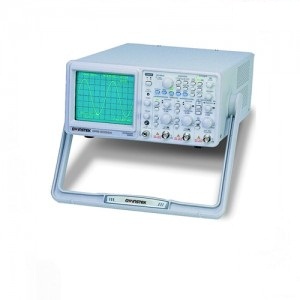

Máy hiện sóng kết hợp tương tự/số GWINSTEK GRS-6032A (30Mhz, 2 CH,100MSa/s)

  Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

Máy hiện sóng kết hợp tương tự/số GWINSTEK GRS-6032A (30Mhz, 2 CH,100MSa/s)

Hãng sản xuất :  GWINSTEK/Đài Loan

Model :  GRS-6032A

Xuất xứ : Trung Quốc
Băng thông : DC~30MHz
Số kênh : 2
Tốc độ lấy mẫu : 100MSa/s

Chức năng Tương tự:

Độ nhạy :

1mV ~ 2mV/div:    ±5%,

Chế độ: CH1, CH2, DUAL (ALT or CHOP)

Điện trở đầu vào: 1MΩ ±2%

Điện áp đầu vào: Max. 400V
Độ nhạy thời gian : 0.2μs/div ~ 0.5s/div, 20 bước

Chế độ Sweep( phóng đại): x5, x10, x20

Kiểu đầu vào: AC, DC, GND

Trigger : VERT, CH1, CH2, LINE, EXT

Chế độ: X-Y

Chức năng Số:

Độ phân giải sóng: 8 bit

Độ dài bộ nhớ: 2k/ kênh

Độ nhạy thời gian: 1μs/div ~ 0.1s/div

Tín hiệu đầu ra chuẩn: 0.5V±3% , 1kHz

Chế độ Sweep( phóng đại): x5, x10, x20

Cách thức hoạt động: Auto, Norm, Single, Single-roll, Roll, X-Y, Run/Stop
