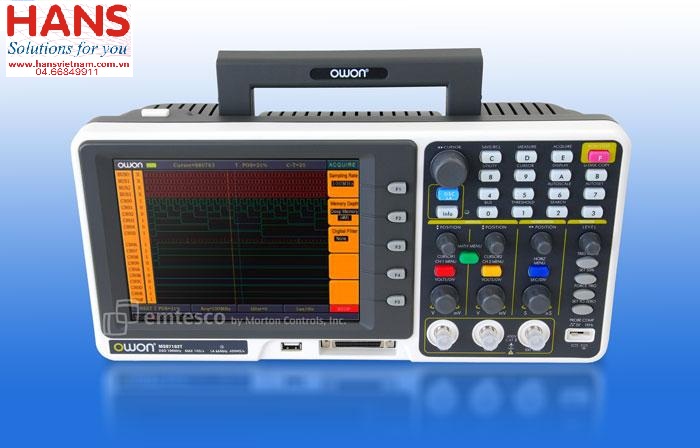

Máy hiện sóng, phân tích Logic OWON MSO7102TD (100MHz, 2 channel)

Thông số

1) Máy hiện sóng
Băng thông :     100MHz
Lấy mẫu :      1GS/s
S/div : 2ns/div-100s/div
Thời gian tăng :     ≤3.5ns
Hiện thị :  8''color LCD
Số kênh : 2 kênh + 1 kênh kích
Trở kháng : 1MΩ±2%, 15pF±5pF
Độ phân giải :    8 bits
Điện áp vào lớn nhất :    400V (DC + AC PK-PK)
Độ chia que trong :     1X, 10X, 100X, 1000X
V/div : 2mV/div～10V/div
Chế độ kích Triger :     Edge, Video, Alternate
Chế độ lấy dữ liệu :      Normal, Peak Detect, Average
Dạng sóng lưu :     4
Tính toán sóng :     ＋, －, ×, ÷,FFT
Nguồn :     100-240V ACRMS,50Hz/60Hz,CATII
Truyền thông :     USB,USB Flash.
Cầu chì :      2A, 250V
2 ) Phân tích logic
Lấy mẫu :      20S/s～2GS/s
Băng thông :     200MHz
Số kênh :     16
Chiều dài ghi :     4M/kênh
Chế độ kích Trigger:     Edge trigger, Bus trigger, State trigger, Data alignment trigger, Data width trigger,Distributed queue trigger
Vị trí kích Trigger :    pre-trigger, mid-trigger, re-trigger
Ngưỡng điện áp :     ±6V
Giải tín hiệu vào :      ±30V
Hệ thống dữ liệu  :    Binary system, Decimal system, Hex
Lọc số :      0,1,2 tùy chọn

Phụ kiện

Que đo, Đầu nguồn, Module phân tích logic, USB cable, CD Rom, HDSD
