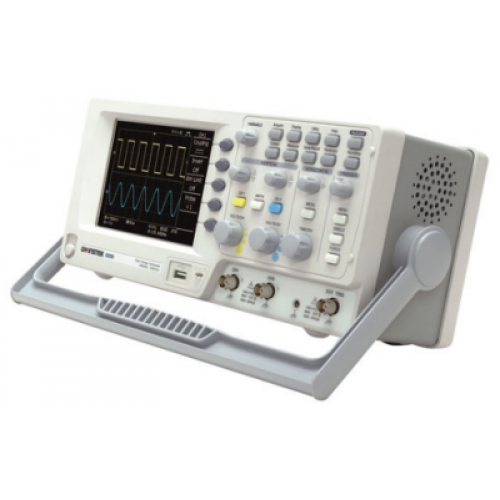

Máy hiện sóng số GWINSTEK GDS-1072-U (70Mhz, 2 kênh)

   Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

Máy hiện sóng số GWINSTEK GDS-1072-U (70Mhz, 2 kênh)

Hãng sản xuất :  GWINSTEK/Đài Loan

Model :  GDS-1072-U
Xuất xứ : Đài Loan
Băng thông : 70Mhz
Số kênh : 2
Tốc độ lấy mẫu : 250MSa/s
Rise Time : <5ns
Độ nhạy : 2mV/div ~ 10V/div
Độ chính xác :  ±3%
Độ phân giải : 8 bit
Độ dài sóng : 4k mỗi kênh
Trở kháng vào : 1MΩ±2%
Đầu vào max : 300V (DC+AC peak), CATII
Tính toán sóng : + , - , FFT
Giới hạn băng thông  : 20Mhz (-3dB)
Độ nhạy thời gian : 1ns/div ~ 50s/div / ±0.01%
Trigger : CH1, CH2, Line, EXT
Chế độ : X-Y
Màn hình : 5.7 inch, 234x320
Giao tiếp : USB 1.1 và 2.0, USB Host
Nguồn : AC 100V-240V , 48 ~ 63 Hz
Kích thước : 310x142x140mm
Khối lượng : 2.5Kg

Phụ kiện gồm: Que đo x2 , Hướng dẫn sử dụng, đầu cắm nguồn
