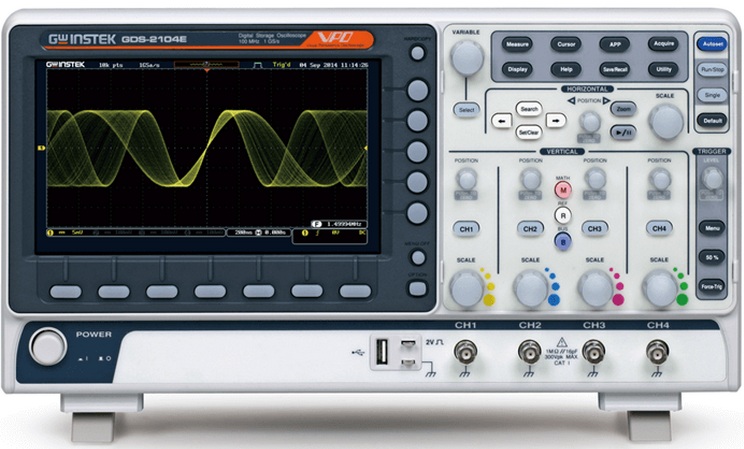

Máy hiện sóng số GWINSTEK GDS-2074E (70Mhz, 4 CH, 1Gsa/s)

   Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian...

Giới thiệu Series: GDS-2000E

• Băng thông 200/100/70MHz với lựa chọn 2 hoặc 4 kênh
• Tốc độ lấy mẫu: 1Gsa/s
• Bộ nhớ ghi lại sóng: 10M và công nghệ hiển thị VPO
• Màn hình 8 ich, 800x480 TFT LCD
• Bộ lọc số lọc thông cao và lọc thông thấp
• Giao tiếp I2C/SPI/UART/CAN/LIN

Máy hiện sóng số GWINSTEK GDS-2074E (70Mhz,  4 CH, 1Gsa/s)

Hãng sản xuất :  GWINSTEK/Đài Loan

Model :  GDS-2074E
Xuất xứ : Đài Loan
Băng thông : 70Mhz(-3dB)

Giới hạn băng thông  : 20Mhz
Số kênh : 4
Tốc độ lấy mẫu : 1Gsa/s
Rise Time : 5ns

Bộ nhớ ghi lại sóng: 10M

Độ chính xác :  ±3% khi 2mV/div hoặc lớn hơn được lựa chọn.

                         ±5% khi 1mV/div được lựa chọn.

Độ phân giải : 8 bit
Trở kháng vào : 1MΩ , xấp xỉ 16pF
Đầu vào max : 300Vrms , CAT I
Dải bù điện áp :

Tính toán sóng : + , - , x, FFT, FFTrms ,Zoom FFT
Độ nhạy thời gian : 1ns/div ~ 100s/div
Trigger : CH1, CH2, CH3, CH4, Line, EXT
Chế độ : X-Y
Màn hình : 8 inch, 800x480 TFT LCD
Giao tiếp : USB 2.0, USB Host, RJ-45 , Go/NoGo BNC
Nguồn : AC 100V-240V , 48 ~ 63 Hz
Kích thước : 384x208x127,3mm
Khối lượng : 2,8Kg

Phụ kiện gồm: Que đo x2 , Hướng dẫn sử dụng, đầu cắm nguồn
