Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.
Ứng dụng của máy hiện sóng:
- Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
- Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
- Tính toán được tần số của một tín hiệu dao động
- Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
- Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
- Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
- Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

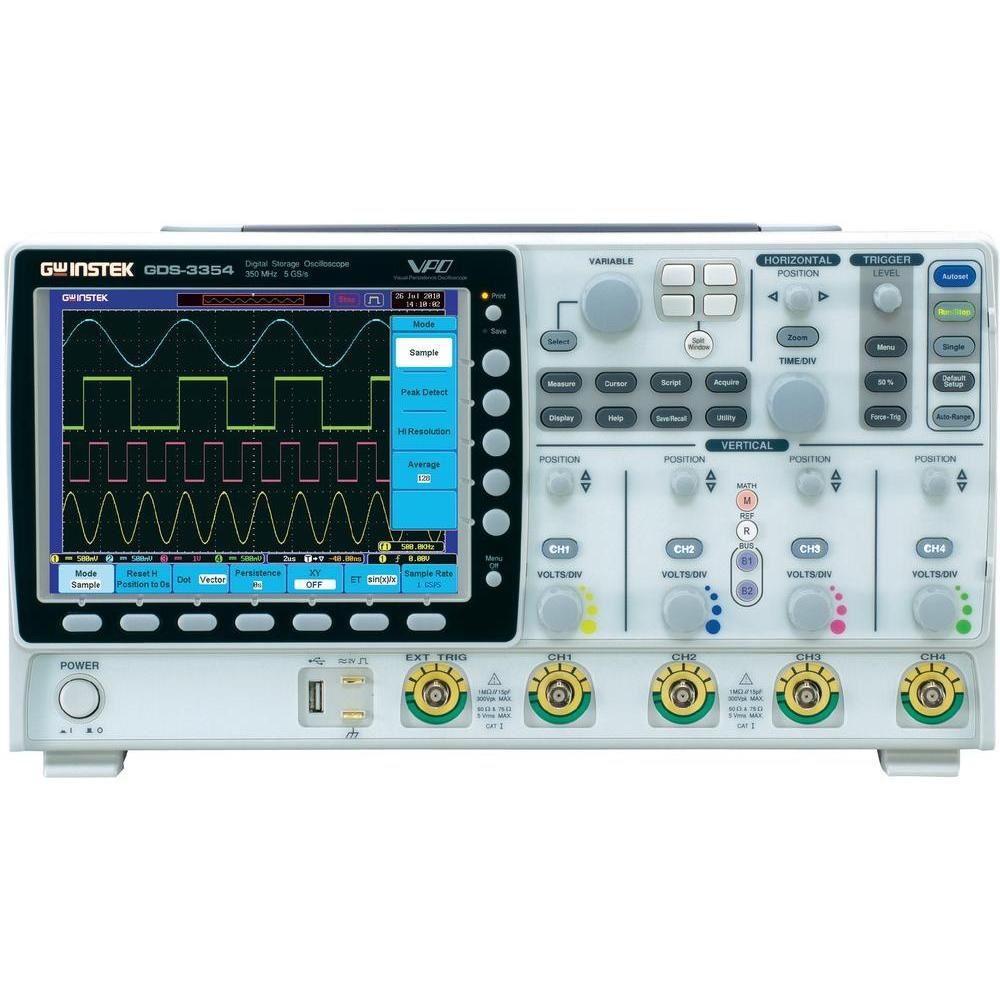

Máy hiện sóng số GWINSTEK GDS-3354 (350Mhz, 4 CH,5Gsa/s)
Hãng sản xuất : GWINSTEK/Đài Loan
Model : GDS-3354
Xuất xứ : Đài Loan
Băng thông : 350Mhz
Số kênh : 4+EXT
Tốc độ lấy mẫu : 5Gsa/s
Rise Time : 1ns
Độ nhạy : 2mV/div ~ 5V/div @ 1MΩ; 2mV~1V/div @ 50/75Ω
Độ chính xác : ±3%
Độ dài sóng: 25k điểm/ kênh
Độ phân giải : 8 bit
Trở kháng vào : 1MΩ±2%
Đầu vào max : 300Vrms , CATI @1MΩ; 5 VRMS max, CAT I @50/75Ω
Tính toán sóng : + , - , x, FFT, FFTrms ,Zoom FFT
Giới hạn băng thông : 20MHz/100MHz/200MHz (-3dB)
Độ nhạy thời gian : 1ns/div ~ 100s/div
Trigger : CH1, CH2, CH3, CH4, Line, EXT
Chế độ : X-Y
Màn hình : 8 inch, 800x600
Giao tiếp : RS-232, USB 2.0, USB Host, Ethernet (LAN)Port , GPIB, Go/NoGo BNC
Nguồn : AC 100V-240V , 48 ~ 63 Hz
Kích thước : 400x200x130mm
Khối lượng : 4Kg
