Máy hiện sóng số Lecroy WaveAce 1002 (60 MHz, 1 GS/s, 2 kênh)

 Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tín hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

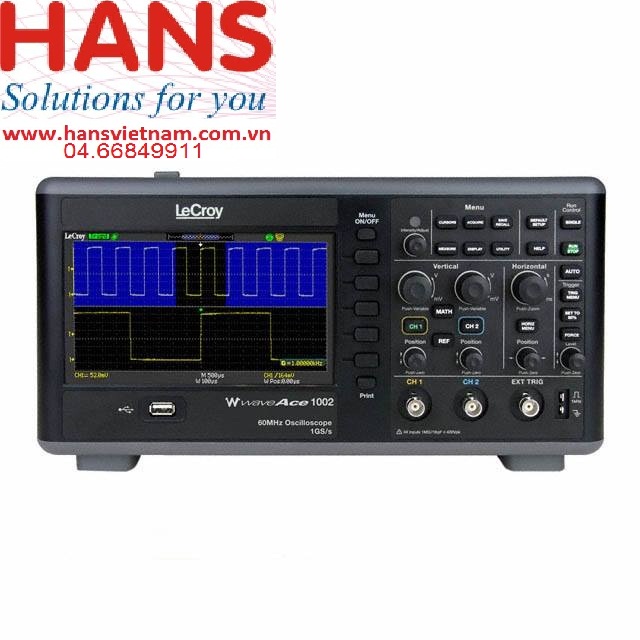

Máy hiện sóng số Lecroy WaveAce 1002 (60 MHz, 1 GS/s, 2 kênh)

Model: WaveAce 1002

Hãng sản xuất: Teledyne LeCroy – USA

Thông số kỹ thuật:

Băng thông: 60 MHz

Thời gian tăng: 5.8 ns

Số kênh: 2

Độ phân giải trục đứng: 8-bits

Độ nhạy trục đứng: 2 mV/div – 10 V/div

Giới hạn bộ lọc: 20 MHz

Điện áp vào lớn nhất: 400 Vpk, CAT I

Tổng trở vào: 1 MΩ || 18 pF

Lấy mẫu:  1 GS/s 1 kênh, 500 MS/s cả 2 kênh

Tấn số lấy mẫu (thời gian tương đương): 25 GS/s

Bộ nhớ: 1 Mpts/Ch

Bộ nhớ lớn nhất: 2 Mpts

Giải thời gian: 5.0 ns/div - 50 s/div

Que đo: 10:1, 1:1

Bộ nhớ: 20 dạng sóng và 2 tham số sóng

Giao tiếp vào/ ra: ổ USB, kết nối USB máy tính và máy in

Hiển thị: màn hình màu 7.0 TFT-LCD, 480 x 234 pixels

Kích thước (HWD)  163 mm x 313 mm x 115.8 mm

Trọng lượng:  2.78 kg

Nguồn : 100 - 240 V AC
