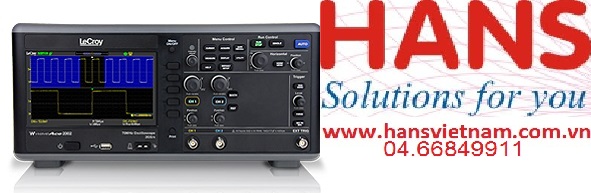

Máy hiện sóng số Lecroy WaveAce 2022 (200 MHz, 1 GS/s, 2 kênh)

 Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.

Ứng dụng của máy hiện sóng:

• Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tin hiệu hình, tín hiệu tiếng…)
• Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
• Tính toán được tần số của một tín hiệu dao động
• Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
• Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
• Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
• Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

Máy hiện sóng số Lecroy WaveAce 2022 (200 MHz, 1 GS/s, 2 kênh)

Model: WaveAce 2022

Hãng sản xuất: Teledyne LeCroy – USA

Thông số kỹ thuật:

Băng thông 200 MHz

Rise 1.7ns thời gian

Các kênh đầu vào 2

Băng thông bị giới hạn 20 MHz

Trở kháng đầu vào 1 MΩ ± 2% || 18 pF ± 3 pF, 50 Ω ± 2%

Input nối AC, DC, GND

Điện áp đầu vào tối đa 1 MΩ: ± 400 VPK, 50 Ω: 5 Vrms

Channel-Kênh Isolation ≥ 100: 1 với 100 MHz

Độ phân giải dọc 8 bit

Độ nhạy 2 mV / div - 5 V / div

DC Gain Độ chính xác ± 3%: 5 mV / div - 5 V / div (dãy tăng cố định)

± 4%: 2mV / div và biến dãy tăng

Bù đắp Phạm vi ± 800mV: 2mV / div - 200 mV / div

± 40V: 206 mV / div - 5 V / div
