Máy Hiện sóng “oscilloscope” là một thiết bị hiển thị đồ thị - nó vẽ ra đồ thị của một tín hiệu điện. Trong hầu hết các ứng dụng, đồ thị chỉ ra tín hiệu thay đối thế nào theo thời gian: Trục dọc (Y) biểu diễn điện áp và trục ngang (X) biểu diễn thời gian. Cường độ hay độ sáng của sự hiển thị đôi khi được gọi là trục Z. Đây là đồ thị đơn giản có thể chỉ ra cho ta nhiều điều về một tín hiệu.
Ứng dụng của máy hiện sóng:
- Nhận dạng tín hiệu (Xung vuông, răng cưa, hình sin, tín hiệu hình, tín hiệu tiếng…)
- Xác định rõ các giá trị thời gian và mức điện áp và đường đi của một tín hiệu
- Tính toán được tần số của một tín hiệu dao động
- Nhận thấy “các phần động” của một mạch điện được biểu diễn bởi tín hiệu
- Chỉ ra nếu một thành phần lỗi làm méo dạng tín hiệu
- Tìm ra tín hiệu như thế nào là dòng một chiều hay dòng xoay chiều
- Chỉ ra tín hiệu như thế nào là nhiễu và nếu có thì nhiễu thay đổi thế nào theo thời gian.

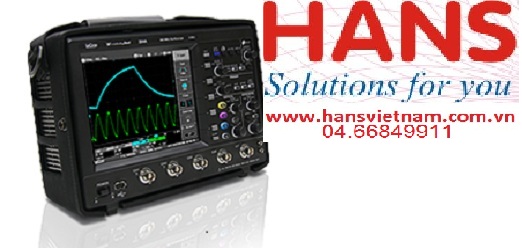

Máy hiện sóng số Lecroy WaveJet 334A (350 MHz, 1 GS/s, 4 kênh),
Model: WaveJet 334A
Hãng sản xuất: Teledyne Lecroy - USA
Thông số kỹ thuật:
Băng thông 350 MHz
Tăng thời gian 1 ns
Các kênh đầu vào 4
Băng thông Limiters 20 MHz, 100 MHz
Trở kháng đầu vào 1 MΩ ± 1,5% || 16 pF, 50 Ω ± 1,5%
Input nối AC, DC, GND
Điện áp đầu vào tối đa 1 MΩ: ± 400 VPK, 50 Ω: 5 Vrms
Channel-Kênh Isolation ≥ 34 dB từ DC - 100 MHz
≥ 30 dB tại 350 MHz
Độ phân giải dọc 8 bit
Độ nhạy 1 MΩ: 2 mV / div - 10 V / div
50 Ω: 2 mV / div - 2 V / div
DC Gain Độ chính xác ± (1,5% + 0,5% của Scale Full)
Bù đắp Phạm vi ± 1 V: 2 mV / div - 50 mV / div
± 10 V: 50,2 mV / div - 500 mV / div
± 100 V: 502 mV / div - 10 V / div
