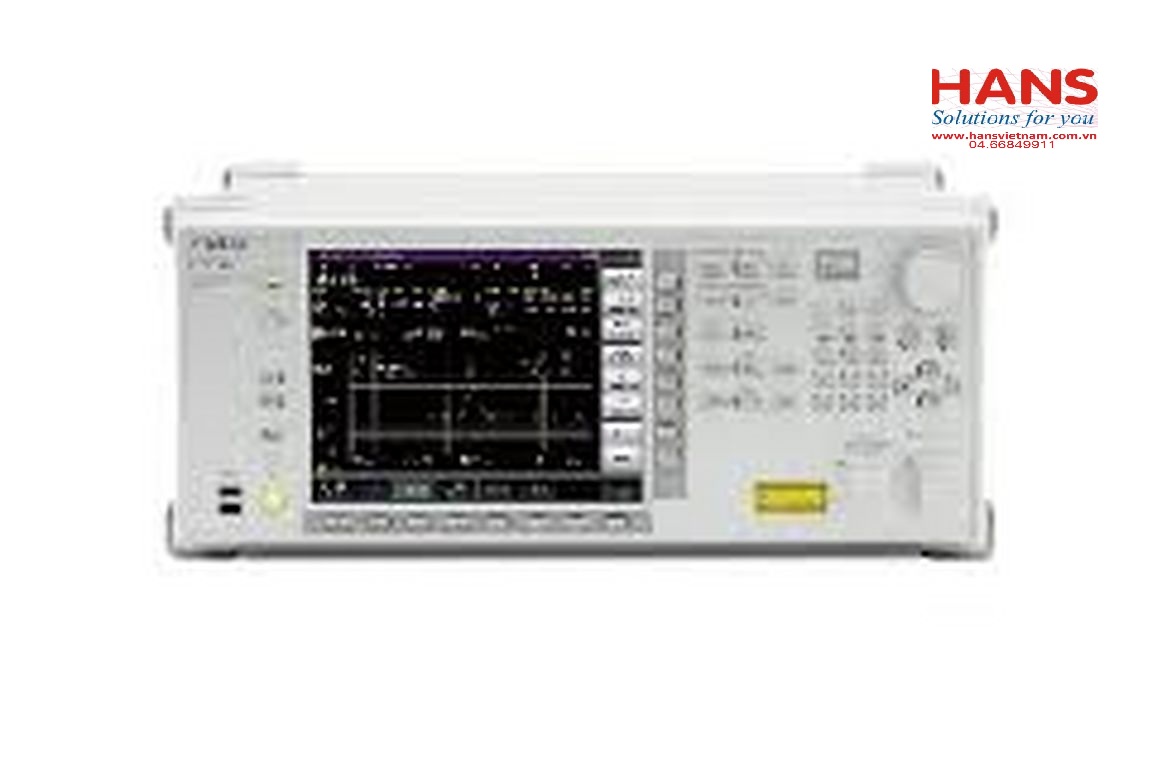

Máy phân tích phổ quang Anritsu MS9740A (600-1750 nm)

Sợi quang học được ứng dụng

10 mm / 125 mm SM sợi (ITU-T G.652), 50 mm / 125 mm GI sợi

Kết nối quang học

có thể thay thế: FC, SC, ST, DIN, LC

Phạm vi đo bước sóng

600 nm đến 1750 nm

Bước sóng chính xác * 1

± 20 pm (1520 nm đến 1620 nm, Độ phân giải: 0,03-0,2 nm) * 2,
± 100 pm (1520 nm đến 1620 nm, Độ phân giải: 0.5, 1.0 nm) * 2

Độ phân giải

00:03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0 nm
(RBW: bộ lọc quang học 3dB, băng thông truyền dẫn)

Dải động * 1

Phạm vi năng động cao: 60 dB (0.4 nm từ bước sóng cao điểm)
phạm vi hoạt động bình thường: 58 dB (0.4 nm từ bước sóng đỉnh)
[Nghị quyết: 0,05 nm, 1550 nm, Att quang: Off, 20-30 ° C]

Quét

Sweep chiều rộng: 0,2 nm đến 1200 nm, 0 nm
Tốc độ quét: ≤0.2 sec. (span 5 nm)
[Độ phân giải: 0,1 nm, VBW = 10 kHz, phạm vi hoạt động bình thường, trung tâm 1550 nm, sweep bắt đầu dừng lại, không có đầu vào quang học, điểm lấy mẫu: ≤501]

Kích thước và khối lượng

426 (W) x 177 (H) x 350 (D) mm  ≤15.0 kg
