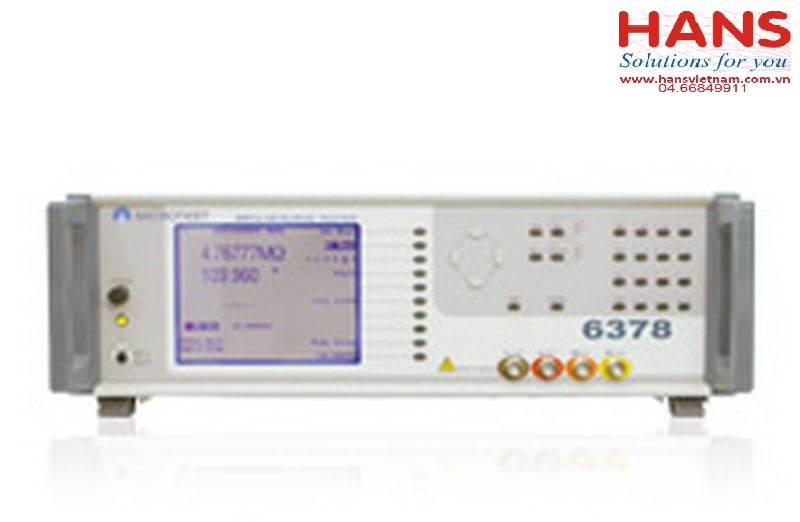

Máy phân tích tổng trở Microtest 6378 (5MHz)
Hãng sản xuất: Microtest
Model: 6378
Thông số kỹ thuật:
- Thông số đo:
|Z|,|Y|,θ, R, X, G, B, L, C, Q, D, ESR, DCR measurement
Mạch: nối tiếp/song song
- Hàm toán học:
+ absolute/percent deviation
- Tần số thử: 20Hz ~ 5MHz
+ Độ phân giải tần số: 5 Digits
+ Độ chính xác tần số: ±0.01%
+ Tổng trở ra: 100Ω
+ AC Drive Level: 10mV 至 2Vrms (1mVrms steps)
- Giải đo:
+|Z| R X: 0.1 mΩ ~ 100MΩ
+|Y| G B: 10nS ~ 1000S
+ C: 0.01pF ~ 1F
+ L: 0.01nH - 100KH
+ D: 0.00001 ~ 9.9999
+ Q: 0.1 ~ 9999.9
+ Θ: -180° ~ +180°
+ DCR: 0.1mΩ ~ 100MΩ
+ Δ%: -999.99% ~ 999.99%
- Độ chính xác cơ bản ±0.1% |Z|,R,X,|Y|,G,B,C,L
- Thời gian đo
+ Max: 30mS (DC), 75mS (AC)
+ Nhanh: 60mS (DC), 150mS (AC)
+ Trung bình: 120mS (DC), 450mS (AC)
+ chậm : 500mS (DC), 600mS (AC)
- Màn hình hiển thị LCD: 320*240 dot-matrix display
- Cân chỉnh: Zero OPEN / SHORT:
- Chức năng so sánh
+ High/Pass/Low cho sơ cấp và thứ cấp
- Chức năng khác:
+ Lưu/đọc: 64 Multi-step files
+ Khả năng nhớ liên tục:
+ Giao tiếp: RS-232, GPIB, Handler (option)
Nguồn: 90~132Vac hoặc 198~264Vac(lựa chọn)
Kích CỠ: 150x440x525mm
Khối lượng: 9kgs
Phụ kiện kèm theo: Dây đo BNC Kelvin Clips tần số cao (F423901))
