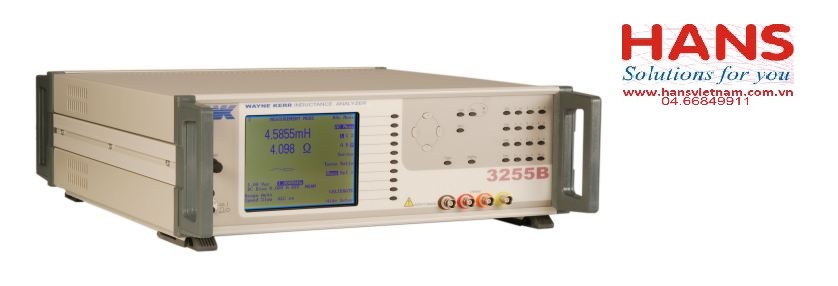

Máy phân tích trở kháng Wayne Kerr 3255BL (20 Hz to 200kHz)
Hãng sản suất: Wayne Kerr
Model: 3255BL
Thông số kỹ thuật:
Các thông số đo
|
- Z, Ø, L, C, Rac, Rdc, Q, D,turns ratio
|
Dải đo
|
- R 0.05 mΩ to >2 MΩ
- L 1 nH to >1000 H
- C 0.01 pF to > 250 mF
- Rdc 0.5 mΩ to 50 kΩ
- Turns Ratio 100:1 to 1:100
|
Độ chính xác
|
- L/C/Z/Turns Ratio ±0.1%
- Q ±0.1% (Q+1/Q)
- D ±0.001 (1+D2)
- Rdc ±0.5% ±1mΩ
|
Tấn số thử
|
20 Hz to 200kHz
|
Các mức điều khiển AC
|
- 1mV - 10V
- 50uA - 200mA
- Trở kháng nguồn: 50 Ohms
|
Dòng phân cực DC
|
|
khác
|
- tốc độ đo nhanh - lên đến 20 phép đo mỗi giây
- 0,1% độ chính xác cơ bản
- Các chức năng đo toàn diện
- hoạt động trực quan đơn giản
- điều khiển với các trình điều khiển LabVIEW ™ GPIB
|
Màn hình hiển thị
|
|
Nguồn điện
|
- 230 V AC ±10% or
- 115 V AC ±10% (lựa chọn)
|
Kích thước
|
- 150 x 440 x 520 mm (dài x rộng x cao)
|
Trọng lượng
|
|
Tùy chọn mua thêm
|
- /A 1 mA to 1 A internal DC bias
- /B GPIB (IEEE-488) interface
- /D1 Bin handler (cannot be fitted with /D2)
- /D2 Bin handler opto-coupled (cannot be fitted with /D1
|
