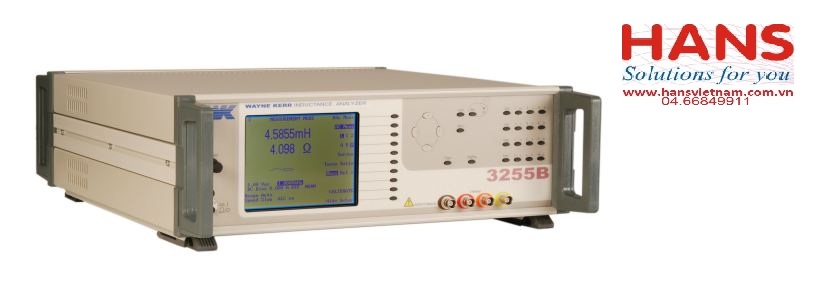

Máy phân tích trở kháng Wayne Kerr 3255BQ ( 20Hz - 1MHz)

Các thông số đo

• Z, Ø, L, C, Rac, Rdc, Q, D,turns ratio

Dải đo

• R 0.05 mΩ to >2 MΩ
• L 1 nH to >1000 H
• C 0.01 pF to > 250 mF
• Rdc 0.5 mΩ to 50 kΩ
• Turns Ratio 100:1 to 1:100

Độ chính xác

• L/C/Z/Turns Ratio ±0.1%
• Q ±0.1% (Q+1/Q)
• D ±0.001 (1+D2)
• Rdc ±0.5% ±1mΩ

Tấn số thử

          20Hz - 1MHz

Các mức điều khiển AC

• 1mV - 10V
• 50uA - 200mA
• Trở kháng nguồn: 50 Ohms

Dòng phân cực DC

• 1mA - 1A(tùy chọn)

khác

• tốc độ đo nhanh - lên đến 20 phép đo mỗi giây
• 0,1% độ chính xác cơ bản
• Các chức năng đo toàn diện
• hoạt động trực quan đơn giản
• điều khiển với các trình điều khiển LabVIEW ™ GPIB

Màn hình hiển thị

• 320 x 240 LCD có đèn nền

Nguồn điện

• 230 V AC ±10% or
• 115 V AC ±10% (lựa chọn)

Kích thước

• 150 x 440 x 520 mm (dài x rộng x cao)

Trọng lượng

• 11kg

Tùy chọn mua thêm

• /A 1 mA to 1 A internal DC bias
• /B GPIB (IEEE-488) interface
• /D1 Bin handler (cannot be fitted with /D2)
• /D2 Bin handler opto-coupled (cannot be fitted with /D1
