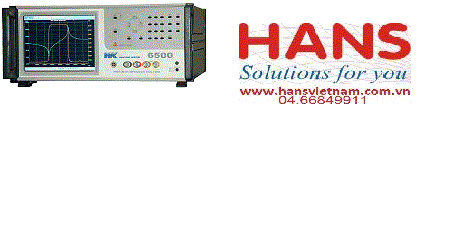

Máy phân tích trở kháng Wayne Kerr 6515B (15MHz)

Các thông số đo

• Trở kháng Z
• Góc pha (Ø)
• Dung kháng (C)
• Hệ số tổn hao (D)
• Cảm kháng (L)
• Hệ số phẩm chất (Q)
• Điện trở (R)
• Điện kháng (X)
• Độ dẫn điện (G)
• Độ cảm ứng (B)
• Độ dẫn nạp (Y)

Độ chính xác

• Độ chính xác đo dung kháng, cảm kháng, và trở kháng: ±0.05%
• Độ chính xác đo hệ số tổn hao: ±0.0005
• Độ chính xác đo hệ số phẩm chất: ±0.05%

Tấn số đo

20Hz to 15MHz

• Độ phân giải tần số: 0.1 mHz
• Độ chính xác đặt tần số: ±0.005%

Các mức điều khiển AC

• 10 mV ~ 1 Vrms
• 200µA ~ 20 mArms
• Trở kháng của nguồn tín hiệu: 50Ω danh định

Màn hình hiển thị

• Màn hình cảm ứng TFT màu 8.4” VGA (640 x 480)

Giao tiếp

• Nhiều giao diện: GPIB, USB, Ethernet, PS/2, BNC …
• Có thể nối màn hình ngoài hoặc máy chiếu với thiết bị qua đầu ra VGA, lý tưởng khi sử dụng để giáo dục và đào tạo
• Có thể điều khiển thiết bị từ bàn phím hoặc chuột qua giao diện PS/2 hoặc USB

Nguồn điện

• 90VAC ~ 264 VAC (tự động dải), 47 Hz ~ 63 Hz

Kích thước

• 440 x 525 x 190 mm (dài x rộng x cao)

Trọng lượng

• 14.5kg

Tùy chọn mua thêm

• Bin handler (cannot be fitted with /B2)               /B1
• Bin handler - isolated 24V (cannot be fitted with /B1)            /B2
• DC Bias ( 0 to +100mA and 0 to +40V )            /D1
• DC Bias ( -40V to +40V )                /D2
• Equivalent Circuit Analysis             /EC
• Optional Accessories
• Surface Mount Fixture ( 2 Terminal )                   1J1012
• Surface Mount Fixture ( 4 Terminal )                   1J1014
• Certificate of Calibration with results                   1JCALRES
