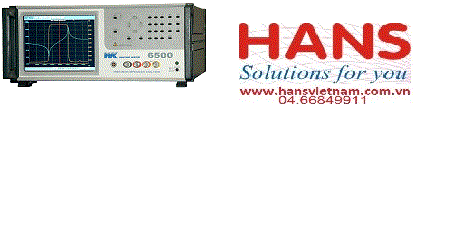

Máy phân tích trở kháng Wayne Kerr 6530B (30MHz)
Hãng sản suất: Wayne Kerr
Model: 6530B
Thông số kỹ thuật:
Các thông số đo
|
- Trở kháng Z
- Góc pha (Ø)
- Dung kháng (C)
- Hệ số tổn hao (D)
- Cảm kháng (L)
- Hệ số phẩm chất (Q)
- Điện trở (R)
- Điện kháng (X)
- Độ dẫn điện (G)
- Độ cảm ứng (B)
- Độ dẫn nạp (Y)
|
Độ chính xác
|
- Độ chính xác đo dung kháng, cảm kháng, và trở kháng: ±0.05%
- Độ chính xác đo hệ số tổn hao: ±0.0005
- Độ chính xác đo hệ số phẩm chất: ±0.05%
|
Tấn số đo
|
20Hz to 30MHz
- Độ phân giải tần số: 0.1 mHz
- Độ chính xác đặt tần số: ±0.005%
|
Các mức điều khiển AC
|
- 10 mV ~ 1 Vrms
- 200µA ~ 20 mArms
- Trở kháng của nguồn tín hiệu: 50Ω danh định
|
Màn hình hiển thị
|
- Màn hình cảm ứng TFT màu 8.4” VGA (640 x 480)
|
Giao tiếp
|
- Nhiều giao diện: GPIB, USB, Ethernet, PS/2, BNC …
- Có thể nối màn hình ngoài hoặc máy chiếu với thiết bị qua đầu ra VGA, lý tưởng khi sử dụng để giáo dục và đào tạo
- Có thể điều khiển thiết bị từ bàn phím hoặc chuột qua giao diện PS/2 hoặc USB
|
Nguồn điện
|
- 90VAC ~ 264 VAC (tự động dải), 47 Hz ~ 63 Hz
|
Kích thước
|
- 440 x 525 x 190 mm (dài x rộng x cao)
|
Trọng lượng
|
|
Tùy chọn mua thêm
|
- Bin handler (cannot be fitted with /B2) /B1
- Bin handler - isolated 24V (cannot be fitted with /B1) /B2
- DC Bias ( 0 to +100mA and 0 to +40V ) /D1
- DC Bias ( -40V to +40V ) /D2
- Equivalent Circuit Analysis /EC
- Optional Accessories
- Surface Mount Fixture ( 2 Terminal ) 1J1012
- Surface Mount Fixture ( 4 Terminal ) 1J1014
- Certificate of Calibration with results 1JCALRES
|
