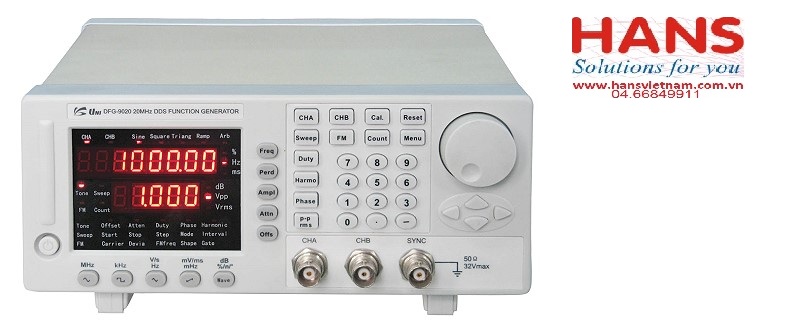

Máy phát tín hiệu Unisource DFG-9020 (40mHz~20MHz)

Thông số kỹ thuật

Dải tần số

Kênh A:

• Sine: 40MHz ~ 5MHz (DFG-9005) / 40MHz ~ 10MHz
  (DFG-9010) 40MHz ~ 20MHz (DFG-9020)
• Khác: 40MHz ~ 1MHz

Kênh B:

• Sine: 10MHz ~ 1MHz
• Khác: 10MHz ~ 50KHz

kênh A

loại  sóng

16 loại bao gồm : sin, vuông, tam giác, đoạn đường nối ...

chiều dài sóng

1024 điểm

tỷ lệ lấy mẫu

100 MSA / s

độ phân giải biên độ

8 bit

méo hài

≥40dBc (<1MHz), ≥35dBc (1MHz ~ 10MHz),
≥30dBc (20MHz ~ 40MHz)

Tổng méo

≤1% (20Hz ~ 200kHz)

Rise / s

≤35ns qua xung: ≤ 10%

chu kỳ

1% ~ 99%

Độ phân giải tần số

40MHz

chính xác tần số

± (5 × 10-5 + 40MHz)

ổn định tần số

± 5 × 10-6 / 3hrs

phạm vi biên độ

2mVpp ~ 20Vpp (trở kháng cao, cho ≤10MHz tần số)

độ phân giải biên độ

2mVpp ~ 10Vpp (trở kháng cao, cho tần số> 10MHz)

độ chính xác biên độ

20mVpp (cho biên độ> 2V) / 2mVpp
(cho biên độ <2V)

ổn định biên độ

± 0,5% / 3hrs

phẳng biên độ

± 5% (đối với frequency≤1MHz)
± 10% (1MHz ± 20% (10MHz

Trở kháng đầu ra

50Ω

phạm vi bù

± 10V (trở kháng cao)

độ chính xác bù đắp

± (1% + 20mV)

kênh B

loại dạng sóng

1024 điểm

chiều dài sóng

100 MSA / s

tỷ lệ lấy mẫu

8 bit

chu kỳ nhiệm vụ

1% ~ 99%

Độ phân giải tần số

10MHz

chính xác tần số

± (1 × 10-5 + 10MHz)

phạm vi biên độ

50mVpp ~ 20Vpp (trở kháng cao)

độ phân giải biên độ

20mVpp

Trở kháng đầu ra

50Ω

sóng hài

0.1 ~ 250.0 lần

Tần số của
sóng hài

<1MHz

Độ lệch pha
của hai CHS

0 ~ 360 °

Độ phân giải

1 °

Đặc điểm đầu ra
của TTL

Đặc điểm dạng sóng

Quảng trường, tăng / giảm thời gian ≤20nS

đặc điểm  tần số

Tương tự như đầu ra của kênh A

Đặc điểm biên độ

Khả năng tương thích của TTL, CMOS, mức thấp <0.3V,
mức cao> 4V

tần số đo

• Khoảng đo tần số: 1Hz ~ 100MHz
• Biên độ của tín hiệu đầu vào: 100mVpp ~ 20Vpp

khuếch đại công suất

• Công suất tối đa đầu ra: 7W (8Ω), 1W (50Ω)
• Điện áp đầu ra tối đa: 22Vpp
• Tần số băng thông: 1Hz ~ 200kHz
