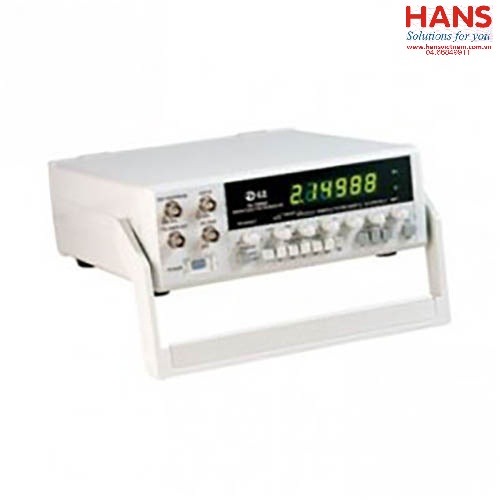

Máy phát xung EZ FG-7002C ( 2Mhz)

Thông số đầu ra

Dạng sóng : Sin, vuông, tam giác, răng cưa, xung, DC, TTL/CMOS
Tần số : 0.02 Hz ~ 2 MHz với 7 giải đo
Độ chính xác : 2%
Mức đầu ra : 20 Vpp mạch hở, 10 Vpp ở 50 ohm tải
Trở kháng đầu ra : 50 Ohm

Dạng sóng Sin

Độ méo : nhỏ nhất 1% (10Hz~100kHz)

Xung vuông

Thời gian lên xuống : Nhỏ nhất 25ns

Xung tam giác

Độ tuyến tính : ít hơn 99% tại 0.2hz đến 100kHz

Đầu ra TTL

Thời gian lên xuống : ít hơn 25ns tại 1Mhz

Đầu ra CMOS

Đầu ra : 4 V ~ 15V +-1V
Thời gian lên xuống : 110ns

Đầu ra

Điên áp : 20 Vp-p mạch hở và 10Vp-p mạch kín
Trở kháng : 50 Ohm + -5%

Tần số đếm

Hiện thị 6 số LED ( 0.2Hz ~ 50Hz)
Độ chính xác : +-1
Độ nhạy đầu vào : 100mV

 Thông số chung

nguồn cung cấp: 115 hoặc 230 VAC

Kích thước

240x270x9mm

Phụ kiện

Dây nguồn, cầu chì, đầu nối ra, HDSD
