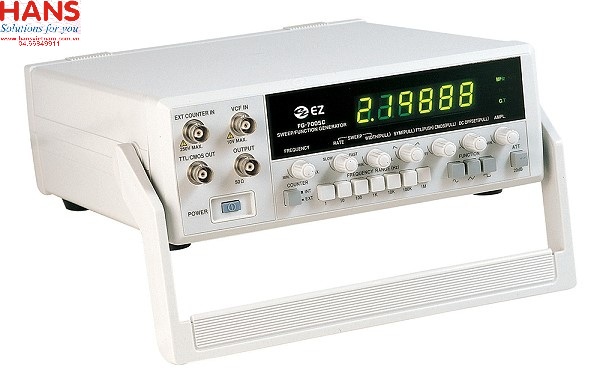

Máy phát xung EZ FG-7005C (5 MHz)

Thông số đầu ra

Dạng sóng : Sin, vuông, tam giác, răng cưa, xung, DC, TTL/CMOS
Tần số : 0.05 Hz ~ 5 MHz với 7 giải đo
Độ chính xác : +-5%
Mức đầu ra : 20 Vpp mạch hở, 10 Vpp ở 50 ohm tải
Trở kháng đầu ra : 50 Ohm

Điều khiển tần số bên ngoài

Điện áp đầu vào : 0 ~ 10V (DC + AC đỉnh)
Giải tần số biến đổi : 100 : 1
Độ chuyển DC : ± 10V (Without Load), ± 5V (With Load)
Giải biến đổi đối xứng : 10 :1 đến 1 : 10

Dạng sóng Sin

Độ méo : nhỏ nhất 1% (0.2Hz~100kHz)

Xung vuông

Thời gian lên xuống : Nhỏ nhất 25ns

Xung tam giác

Độ tuyến tính : Nhỏ nhất 1% to 100kHz và nhỏ nhất 5% to 2Mhz

Đầu ra TTL

Thời gian lên xuống : Nhỏ nhất 25ns

Đầu ra CMOS

Đầu ra : 4 V ~ 15V +-1V
Thời gian lên xuống : 40ns

Đầu ra

Điên áp : 20 Vp-p mạch hở và 10Vp-p mạch kín
Trở kháng : 50 Ohm + -5%

Tần số đếm

Hiện thị 6 số LED ( 0.2Hz ~ 50Hz)
Độ chính xác : +-1
Độ nhạy đầu vào : Khz : 100mV và Mhz : 300mV

 Thông số chung

Vận hành : 0°C ~ 40°C, 85% RH
Nguồn : AC 115/230V ± 10%, 50/60Hz
Công suất : 20W

Kích thước

225x80x260mm

Phụ kiện

Dây nguồn, cầu chì, đầu nối ra, HDSD
