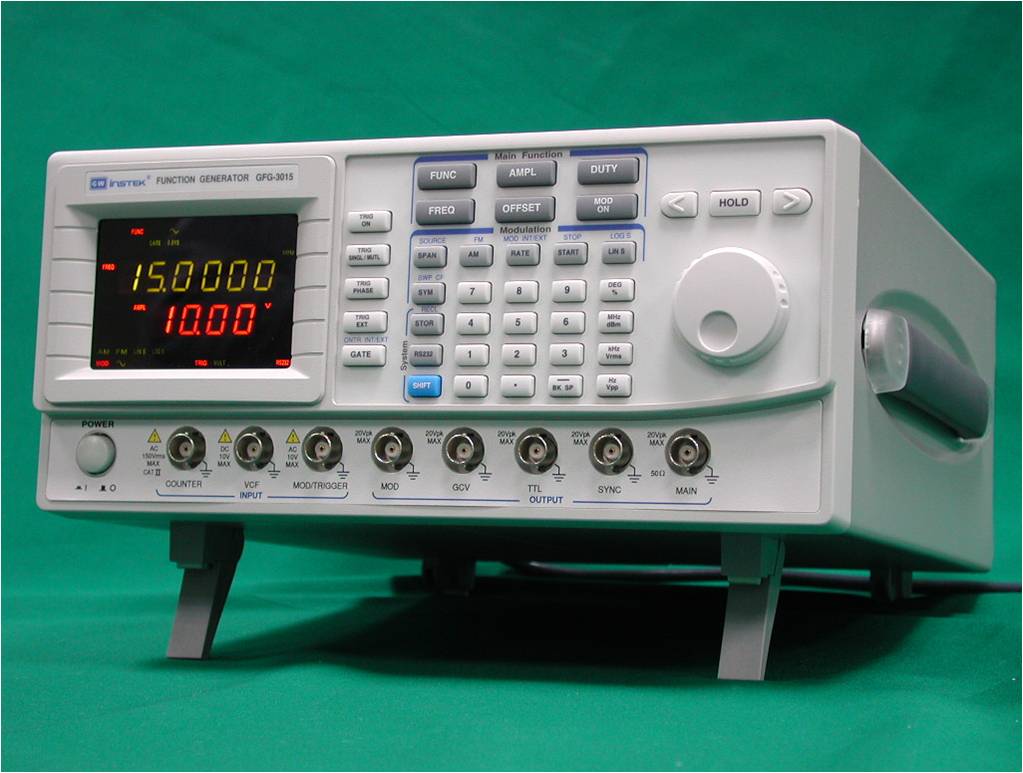

Máy phát xung tương tự GWINSTEK GFG-3015 ( 15Mhz )

15.674.000₫

Nhà Sản Xuất GWINSTEK - Đài Loan
Mã Sản Phẩm GFG-3015

Mô tả
Bình luận

Máy phát xung tương tự GWINSTEK GFG-3015 ( 15Mhz )

Hãng : GWINSTEK/Đài Loan

Model : 3015
Xuất xứ : Trung Quốc
Xung ra: sin, vuông, tam giác, răng cưa, dạng xung, AM, FM, Sweep, trigger, gate hoặc Burst

Thông số chính :
Tần số: 10mHz ~ 15MHz (8 Khoảng), độ chính xác: 0.02%

Độ phân giải tần số: 15MHz~150kHz(100Hz) 1.5MHz~15kHz(10Hz)

150kHz~1.5kHz(1Hz) 15kHz~150Hz(0.1Hz)

1.5kHz~15Hz(10mHz) 150Hz~1.5Hz(10mHz)

15Hz~0.15Hz(10mHz) 1.5Hz~0.01Hz(10mHz)

Trở kháng: 50Ω±10％

Khoảng biên độ: 10.00V ~ 0.01V, phân giải: 10mV

Độ chính xác biên độ: <3% ± 5 ở 10Hz ~ 1MHz

<10% ± 5 ở 1MHz ~ 15MHz

- Sóng sin

Độ biến dạng: < 1%, 0.5Hz ~ 100kHz

Độ méo hài: < 30dBc

- Xung tam giác: độ tuyến tính: > 99%

- Xung vuông:

Đối xứng: ±1%

Rise/ Fall time: ≦18ns

Đầu ra SYNC: trở kháng: 50Ω±10%

VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V; 10kΩ

GCV (phát xung điều khiển điện áp):0.2V ~ 2V, tùy thuộc vào tần số

Điều chế:

Loại điều chế: AM, FM, Sweep, trigger (INT, EXT), gate hoặc Burst

Dạng sóng: Sin, vuông, tam giác, răng cưa hoặc xung đối xứng

Khoảng tần số: 10mHz~10kHz, độ chính xác: 5%

Độ phân giải tần số: 10.0kHz~0.1kHz(100Hz)

99Hz~1Hz(1Hz)

0.99Hz ~ 0.01Hz(0.01Hz)

Sóng AM

Sóng mang: <100Hz tới >5MHz

Sóng điều chế: 0.01Hz ~ 10kHz(INT) ; DC ~ 1MHz(EXT)

Độ sâu điều chế: 0% - 100.0%

Độ nhạy EXT: <10Vpp khi điều chế 100%

Sóng FM

Độ lệch: 0 ~ ±15%

Tần số điều chế: 0.01Hz ~ 10kHz(INT) ; DC ~ 50kHz(EXT)

Độ nhạy EXT: <5Vpp khi độ lệch 15%

SWEEP

Khoảng sweep: 15MHz ~ 150kHz; 1.5MHz ~ 15kHz;

150kHz ~ 1.5kHz; 15kHz ~ 150Hz;

1.5kHz ~ 15Hz; 150Hz ~ 1.5Hz;

15Hz ~ 0.15Hz; 1.5Hz ~ 0.01Hz

Kiểu: Tuyến tính hoặc logarit

Độ rộng: >100:1

Đầu ra sweep: 0>-5Vpp (10kΩ)

Kích đầu vào Trigger:

Khoảng pha: 80° ~ 90°

Khoảng tần số: 0.1Hz ~ 1MHz

Gate hoặc Burst: thực hiện khi kích hoạt trigger

Bộ đếm tần sô

Tần số: 5Hz to 150MHz

Độ phân giải: 100nHz (với 0.1Hz), 1Hz (với 100MHz)

Độ chính xác: ±1 số

Thời gian cơ sở: ±20ppm

Trở kháng đầu vào: 1MΩ // 150pF

Độ nhạy: <35mVrms(5 ~ 100MHz), <45mVrms(100MHz~150MHz)

10 ngăn nhớ

Giao tiếp: RS232

Hiển thị: LED 6 số

Có thể đồng thời hiển thị tần số và biên độ

Nguồn : AC115V/230V±15%, 50 / 60Hz
Khối lượng : 5.0Kg
Kích thước: 290(W) x142(H) x 460(D)mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 2

Tags:máy phát xung(phát hàm ), may phat xung, máy tạo sóng đo lường, may tao song do luong, function generator, máy đếm tần số
