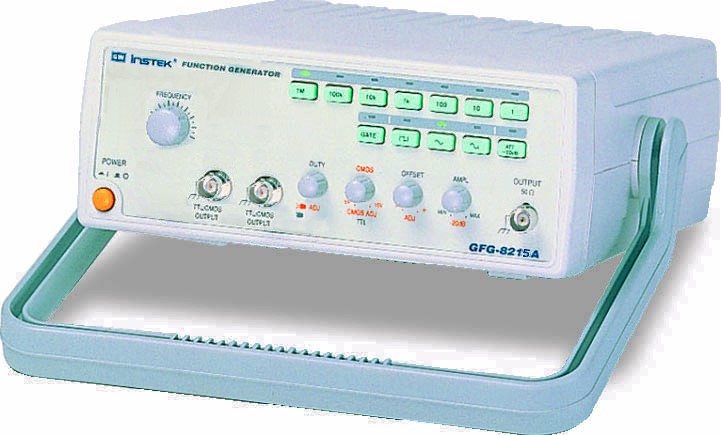

Máy phát xung tương tự GWINSTEK GFG-8215A ( 3Mhz )
Hãng sản xuất: GWINSTEK
Model : GFG-8215A
Xung ra: sin, vuông, tam giác, răng cưa, TTL, CMOS
Thông số chính :
Tần số: 0.3Hz ~ 3MHz (7 Khoảng)
Trở kháng: 50Ω±10%
- Sóng sin
Độ biến dạng: < 1%, 0.3Hz ~ 200kHz
Độ méo hài: < 35dB
Độ phẳng: < 0.3dB, 0.3Hz ~ 300kHz
< 0.5dB, 300kHz ~ 3MHz
- Xung tam giác: độ tuyến tính: > 98%, 0.3Hz ~ 100kHz; > 95%, 100kHz ~ 3MHz
- Xung vuông:
Đối xứng: ±2%
Rise/ Fall time: ≦100ns
- Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS
- Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise/Fall Time ≦25ns
