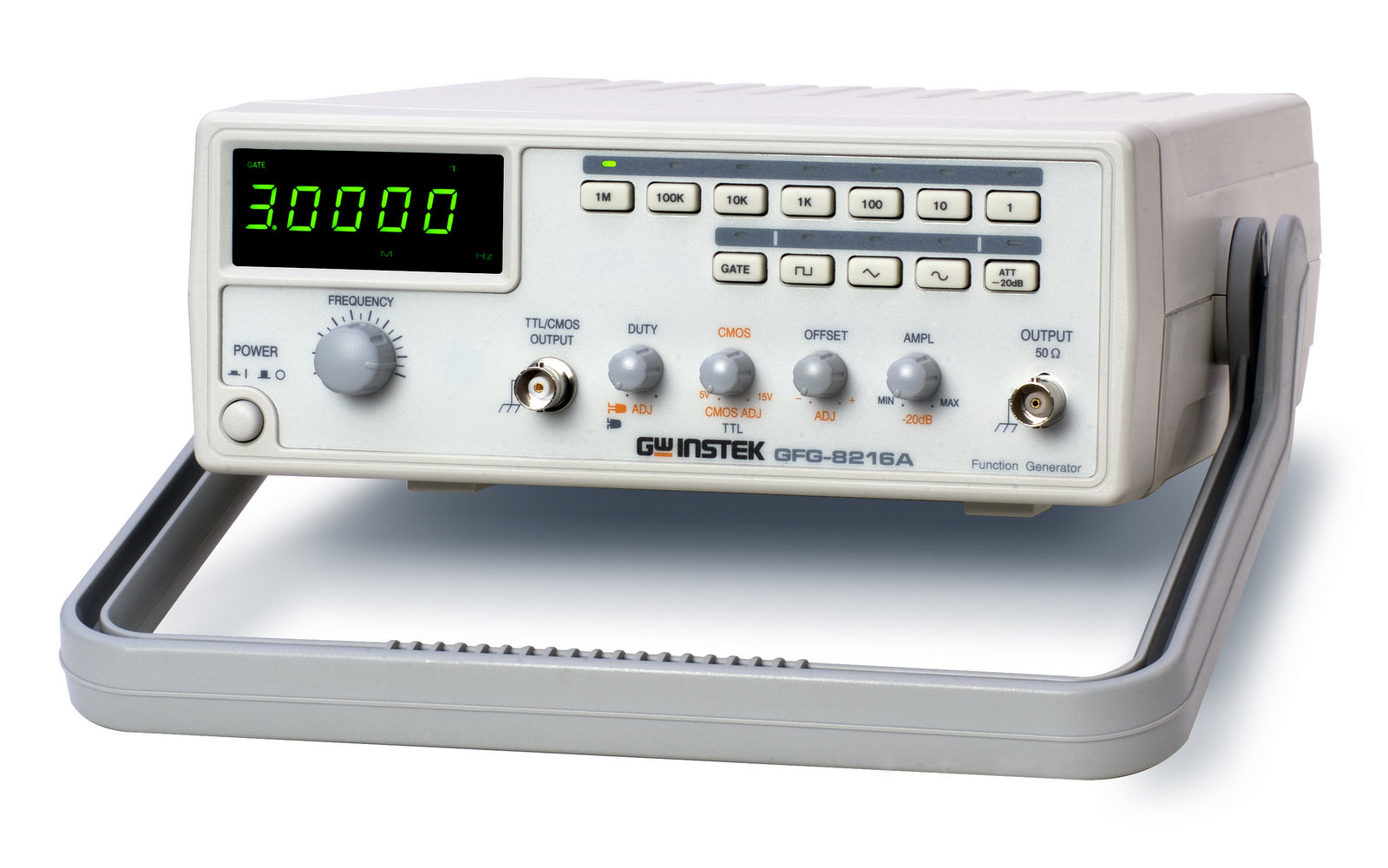

Máy phát xung tương tự GWINSTEK GFG-8219A ( 3Mhz )

6.856.000₫

Nhà Sản Xuất GWINSTEK - Đài Loan
Mã Sản Phẩm GFG-8219A

Mô tả
Bình luận

Máy phát xung tương tự GWINSTEK GFG-8219A ( 3Mhz )

Hãng sản xuất: GWINSTEK (Đài Loan)

Model : GFG-8219A
Xuất xứ : Trung Quốc
Xung ra: sin, vuông, tam giác, răng cưa, TTL, CMOS

Thông số chính :
Tần số: 0.3Hz ~ 3MHz (7 Khoảng)

Trở kháng: 50Ω±10％

- Sóng sin

Độ biến dạng: < 1%, 0.3Hz ~ 200kHz

Độ méo hài: < 35dB

Độ phẳng: < 0.3dB, 0.3Hz ~ 300kHz

< 0.5dB, 300kHz ~ 3MHz

- Xung tam giác: độ tuyến tính: > 98%, 0.3Hz ~ 100kHz; > 95%, 100kHz ~ 3MHz

- Xung vuông:

Đối xứng: ±2%

Rise/ Fall time: ≦100ns

- Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS

- Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise/Fall Time ≦25ns

- VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V; 10kΩ

GCV (phát xung điều khiển điện áp):0V ~ 2V, tùy thuộc vào tần số

Đếm tần số:

Tần số: 0.3Hz ~ 3MHz

Độ phân giải: 100nHz với 1Hz, 1Hz với 100MHz

Độ chính xác: ±1 số

Thời gian cơ sở: ±20ppm

Trở kháng đầu vào: 1MΩ/150pf

Độ nhạy: < 35mVrms (5Hz ~ 100MHz)

< 45mVrms (100MHz ~ 150MHz)

Sweep

Kiểu: Tuyến tính hoặc logarit

Thời gian: 0.5s~ 30s

AM:

Độ sâu điều chế: 0 ~ 100%

Sóng mang: 100Hz ~ 3MHz (-3dB)

Sóng điều chế: 400Hz (INT), DC ~ 1MHz(EXT)

Độ nhạy EXT: < 10Vpp

FM:

Độ sai lệch: 0 ~ ±5%

Sóng điều chế: 400Hz (INT), DC ~ 20kHz(EXT)

Độ nhạy EXT: < 10Vpp

Hiển thị: LED 6 số

Nguồn : AC115V/230V±15%, 50 / 60Hz
Khối lượng : 2.2Kg
Kích thước: 251(W) x 91(H) x 291(D) mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 2

Tags:máy phát xung(phát hàm ), may phat xung, máy tạo sóng đo lường, may tao song do luong, function generator, máy đếm tần số
