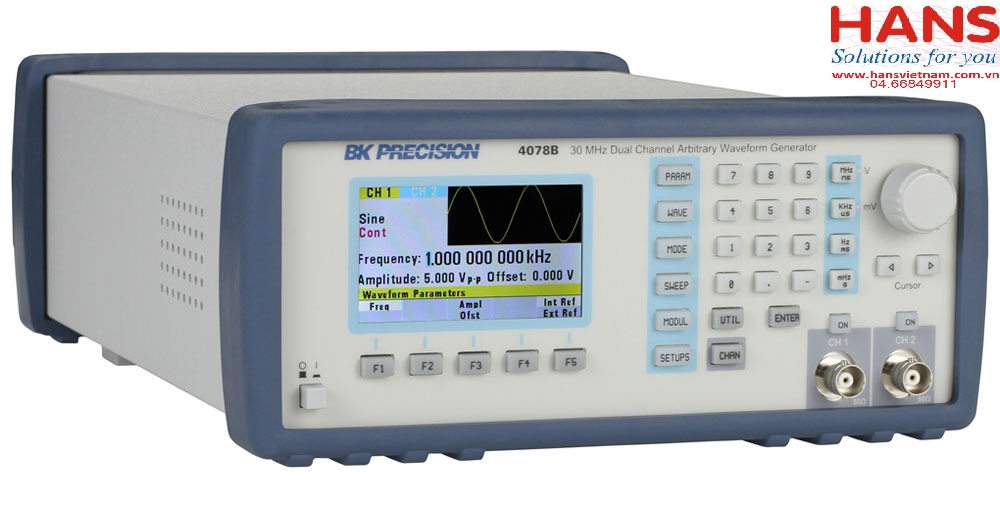

Máy phát xung tùy ý BK Precision 4078B (30Mhz, 2 kênh)

Số kênh

2

Tần số

30MHz

Tốc độ lấy mẫu

200MSa/s

Sóng ra chuẩn

Sin, vuông, tam giác, xung

Điều chế

AM, FM, FSK

Sóng ra tùy ý

11 loại

Sóng ra

Sóng Sine :

     Tần số : 1uHz ~ 30Mhz

     Độ phằng biến độ : ± 0.2 dB (fOUT ≤ 1 MHz), ± 0.2 dB (fOUT ≤ 50 MHz)

     Nhiễu hài : -65 dBc (≤ 100 kHz), -45 dBc (≤ 5MHz),-35 dBc (≤ 80MHz)

     Nhiễu pha : -110 dBc/Hz

Sóng vuông :

     Tần số : 1uHz ~ 30Mhz

     Rise & Fall time : < 5 ns

     Độ rộng : 20%~80%(10Mhz), 40%~60% (30Mhz)

     Độ méo : < 5% + 50 mV

Tam giác, răng cưa :

     Tần số : 1uHz ~ 5Mhz

     Độ tuyến tính : <0.1%

Xung :

     Tần số : 1mHz ~ 25Mhz

     Độ rộng : min 20ns, max 999s

Sóng tùy ý :

     Chiều dài sóng : 2 ~ 1,048,576 điểm

     Độ phân giải : 14 bit

     Độ chính xác : ± 0.002%

     Băng thông : 100 Mhz (max)

     Rise & Fall time : < 5 ns

Trở kháng đầu ra

50 Ω

Biên độ

Biên độ : 10 mV ~ 10 Vp-p ở 50 Ω

Đơn vị biên độ : Vpp, Vrms, dBm

Độ chính xác tần số

± 10 ppm

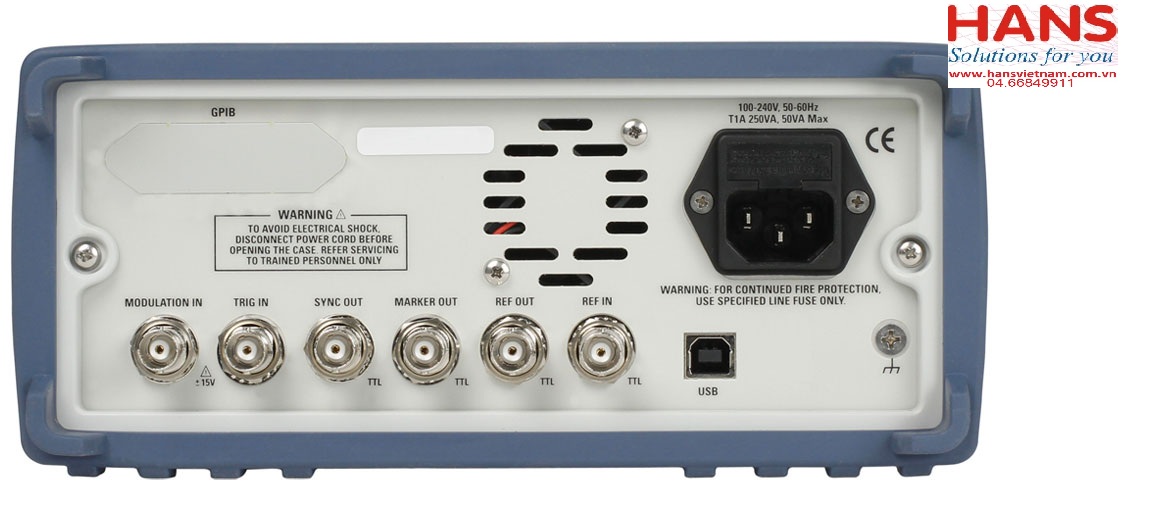

Đầu vào, đầu ra

Kích đầu vào : TTL, 20Mhz, 10 kΩ
          Đồng bộ đầu ra : TTL, 50 Ω
          Đầu vào điều chế : 5Vpp, 10 kΩ, Băng thông : 50khz
          Đầu ra tham chiếu ngoài : Xung 10Mhz cho đồng bộ, TTL, 50 Ω
          Đầu vào tham chiếu ngoài : 10Mhz, >1 kΩ

Trigger kích trong

Lặp lại : 1 μs to 100 s (0.01 Hz – 1 MHz)
 Độ chính xác : ± 0.002%

Hiển thị

màn hình: 400 x 240

Giao tiếp

USB

Bộ nhớ

50 giá trị

Kích thước

213 mm x 88 mm x 300 mm

Khối lượng

3kg

Nguồn

100 - 240 V ±10%, 50 - 60 Hz ±5% (<40 VA)

Phụ kiện theo máy

Dây nguồn, HDSD, cáp USB, Chứng nhận chuẩn.
