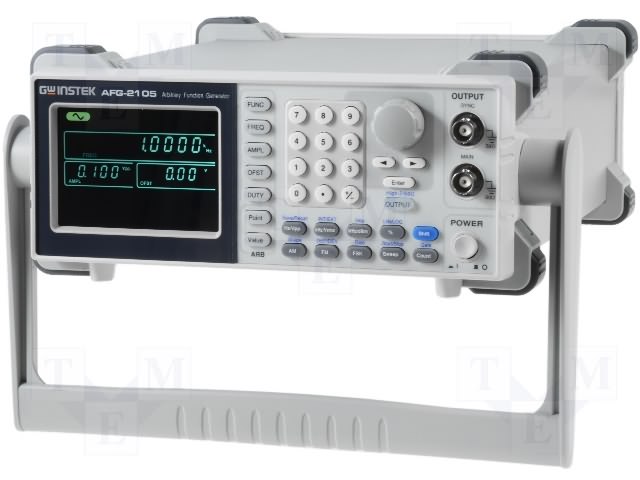

Máy phát xung tùy ý GWINSTEK AFG-2112 ( 12MHz, 20 MSa/s, 1CH)

9.206.000₫

Nhà Sản Xuất GWINSTEK - Đài Loan
Mã Sản Phẩm AFG-2112

Mô tả
Bình luận

Máy phát xung tùy ý GWINSTEK AFG-2112 ( 12MHz, 20 MSa/s, 1CH)

Hãng sản xuất: GWINSTEK

Model : AFG-2112
Sóng đầu ra : Since, vuông, Răng cưa, nhiễu, xung tùy ý
1) Xung tùy ý :
Lấy mẫu : 20Msa/s
Độ dài sóng : 4k
Độ phân giải biên độ : 10 bit
Tần số :
Sóng Sin, vuông : 0.1hz ~ 12Mhz
Răng cưa : 0.1hz ~ 1Mhz
Độ phân giải : 0.1Hz
Độ ổn định : +-20ppm
2)Đầu ra
Biên độ : 1mVpp ~ 10Vpp (50Ω), ± 2%
Offset : ±5 Vpk ac +dc (50Ω),  2%
Trở kháng đầu ra: 50Ω
Độ méo hài (Since) :
     –55 dBc DC ~ 200kHz, Ampl > 0.1Vpp
     –50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp
     –35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp
Xung vuông :
     Rise/Fall time : < 25ns
     Duty cycle : 1 - 99% (100khz)
                  20 - 80% (5Mhz)

40.0% to 60.0% (10MHz)
Răng cưa :
Độ tuyến tính : <0.1%
Đối xứng điều chỉnh : 0 - 100%

Sóng AM

Sóng mang: sin, vuông, tam giác

Sóng điều chế: sin, vuông, tam giác

Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)

Độ sâu điều chế: 0% - 120.0%

Chế độ: INT, EXT

Sóng FM

Sóng mang: sin, vuông, tam giác

Sóng điều chế: sin, vuông, tam giác

Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)

Chế độ: INT, EXT

SWEEP

Dạng sóng: Sin, vuông, tam giác

Kiểu: Tuyến tính hoặc logarit

Thời gian: 1 ms to 500 s

Chế độ: INT, EXT

FSK:

Sóng mang: sin, vuông, tam giác

Sóng điều chế: 50% chu kỳ làm việc

Tỷ lệ điều chế: 2mHz - 100kHz(INT); DC - 100kHz(Ext)

Chế độ: INT, EXT

Bộ đếm tần sô

Tần số: 5Hz to 150MHz

Độ phân giải: 100nHz (với 1Hz), 0.1Hz (với 100MHz)

Độ chính xác: ±1 số

Thời gian cơ sở: ±20ppm

Trở kháng đầu vào: 1kΩ/1pf

Độ nhạy: 35mVrms ~ 30Vms (5Hz to 150MHz)

Lưu trữ : 10 ngăn nhớ
Giao tiếp : USB
HIện thị : LCD 3.5 inch
Điều kiện làm việc: 0 ~ 40°C , độ ẩm ≤ 80%,
Nguồn : AC100-240V, 50,60Hz
Khối lượng : 2.5Kg
Kích thước: 266(W)×107(H)×293(D) mm
Phụ kiện gồm : Máy chính, CD (phần mềm + HDSD), Nguồn, Đầu GTL-101× 2

Tags:máy phát xung(phát hàm ), may phat xung, máy tạo sóng đo lường, may tao song do luong, function generator, máy đếm tần số
