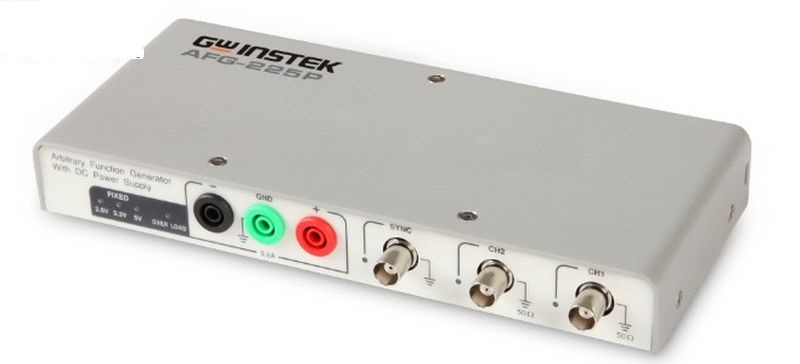

Máy phát xung tùy ý GWINSTEK AFG-225 ( 25MHz, 120 MSa/s, 2CH)

6.664.000₫

Nhà Sản Xuất GWINSTEK - Đài Loan
Mã Sản Phẩm AFG-225

Mô tả
Bình luận

Máy phát xung tùy ý GWINSTEK AFG-225 ( 25MHz, 120 MSa/s, 2CH)

Hãng sản xuất: GWINSTEK

Model : AFG-225
Xuất xư : Đài Loan
2 kênh; Sóng đầu ra : Since, vuông, Răng cưa, xung Pulse, nhiễu, xung tùy ý
1) Xung tùy ý :
Lấy mẫu : 120Msa/s
Độ dài sóng : 4k
Độ phân giải biên độ : 10 bit
Tần số :
Sóng Sin, vuông : 1uHz~25MHz
Răng cưa : 1uHz~1Mhz

Độ phân giải : 1uHz
Độ ổn định, độ chính xác : +-20ppm
2)Đầu ra
Biên độ : 1mVpp ~ 2.5Vpp (50Ω), ± 2%
Offset : ±1.25 Vpk ac +dc (50Ω), 2%
Trở kháng đầu ra: 50Ω

Độ méo hài:

≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp

≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp

≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp

Xung vuông :
Rise/Fall time : < 10ns
Duty cycle : 1.0% to 99.0% ≤100kHz

10% to 90% ≤ 1MHz

50% ≤ 25MHz

Răng cưa :
Độ tuyến tính : <0.1%
Đối xứng điều chỉnh : 0 - 100%

Dạng xung- Pulse:

Chu kỳ: 40ns~2000s

Độ rộng xung: 20ns~1999.9s

Độ quá biên độ: <2%

Sóng AM

Sóng mang: sin, vuông, răng cưa, dạng xung, xung tùy ý

Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống

Tần số điều chế: 2mHz~ 20kHz

Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)

Độ sâu điều chế: 0% - 120.0%

Chế độ: INT, EXT

Sóng FM

Sóng mang: sin, vuông, răng cưa

Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống

Tần số điều chế: 2mHz~ 20kHz

Chế độ: INT

SWEEP

Dạng sóng: Sin, vuông, răng cưa

Kiểu: Tuyến tính hoặc logarit

Thời gian: 1 ms to 500 s

Chế độ: INT, bằng tay

FSK:

Sóng mang: sin, vuông, răng cưa, xung

Sóng điều chế: 50% chu kỳ làm việc

Tỷ lệ điều chế: 2mHz - 100kHz(INT)

Khoảng tần số: 1uHz~ max
Chế độ: INT

Điều pha PM

Sóng mang: sin, vuông, răng cưa

Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống

Tỷ lệ điều chế: 2 mHz - 20 kHz (Int)

Độ lệch pha: 0˚ to 360˚

Chế độ: INT

Điều chế tổng

Sóng mang: sin, vuông, răng cưa, dạng xung, nhiễu

Sóng điều chế: sin, vuông, tam giác, sườn lên, sườn xuống

Tỷ lệ điều chế: 2 mHz - 20 kHz (Int)

Độ sâu điều chế: 0% - 100.0%

Chế độ: INT

Đầu ra SYNC

Loại: Sync, sweep, burst hoặc dạng tùy ý

Trở kháng: 50Ω

Chức năng 2 kênh:

Pha: -180˚ ~180˚ , có đồng bộ

Chức năng theo dõi: CH2=CH1 hoặc CH1=CH2

Burst

Sóng mang: sin, vuông, răng cưa, sóng tùy ý

Tần số: 1uHz~15MHz (dạng sin, vuông)

1uHz~1MHz (dạng răng cưa)

Đếm burst: 1 đến 65535

Chu kỳ nội bộ: 1ms tới 500s

Chế độ: INT, Single

Lưu trữ : 10 ngăn nhớ

Giao tiếp : USB
Nguồn : DC 5V
Khối lượng : 1Kg
Kích thước: 215(W) x 35 (H) x 107(D) mm
Phụ kiện gồm : Máy chính, HDSD, Đầu GTL-101×2
Option: nguồn sạc

Tags:máy phát xung(phát hàm ), may phat xung, máy tạo sóng đo lường, may tao song do luong, function generator, máy đếm tần số
