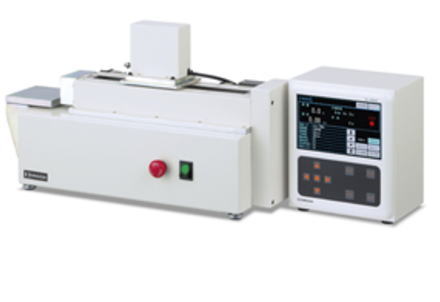

Máy thử nghiệm kéo nén Imada Seisakusho SH-14NB-50R1

0₫

Nhà Sản Xuất Imada Seisakusho Japan
Mã Sản Phẩm SH-14NB-50R1

Mô tả
Bình luận

SH-14NB loại căng thẳng và máy thử nghiệm nén là một cỗ máy thử nghiệm bàn ngang có thể đo nhiều tải và dịch chuyển lên đến một 500N tải tối đa. Đo tải trong load cell, đo dịch chuyển (số lần cử động) được thực hiện trong các bộ mã hóa. căng thẳng ngang và máy thử nghiệm nén, chọn nếu nó là tốt muốn làm việc với các trường hợp và theo hướng ngang của mẫu mà không thể được kiểm tra chỉ theo hướng ngang. Từ sự chỉ đạo của jig là lực hấp dẫn đối với các đối mặt với một hướng đi đúng về độ chính xác đo lường cung cấp loại thẳng đứng tốt hơn về thử nghiệm.

■ Tính năng
là sự giằng co và nén máy thử nghiệm của ○ của compact ngang kích thước bàn.
○ xử lý dữ liệu có thể được thực hiện trong một phần mềm chuyên dụng. (Không bắt buộc)
■ Các ứng dụng chính
○ Peeling thử nghiệm của bán dẫn IC
○ thử ma sát
■ Tùy chọn
tốc độ ○ đặc biệt đặc điểm kỹ thuật
○ analog / máy in đầu ra bên ngoài
khi kết nối tới một máy ghi âm analog, tương thích với một tải thuyên (10V / FS).
Việc sử dụng một máy in chuyên dụng, bạn sẽ cần phải lựa chọn đầu ra máy in.

■ Tiêu chuẩn kỹ thuật

kiểu mẫu	14NB- □ -SH ※ 1
tải tối đa	500N	tính năng hữu ích	điều kiện kiểm tra bộ nhớ trong chức năng duy trì đỉnh / đáy giữ chức năng chức năng đi xe đạp phá vỡ dò chức năng bắt đầu phát hiện điểm tự động hủy / chức năng cho ăn tự động homing tự động tính năng chức năng kết quả chấp nhận phán quyết
tải hiển thị	Tham khảo "nhiều chi tiết kỹ thuật tải" bảng "bảng phạm vi tải kết hợp theo loại" tài liệu tham khảo
Các đơn vị nhỏ nhất
tải chính xác	JIS máy thử nghiệm 1 lớp (trong vòng ± 1% giá trị chỉ định đo)
đơn vị tối thiểu Displacement	0.01mm
hệ thống lái	động cơ không chổi than DC
phạm vi tốc độ	5 ~ 500mm / phút	đầu ra bên ngoài ※ 2	USB
cú đánh	200mm (nhà nước không có thành phần Osamu)	sức mạnh	AC100V 5A
kích thước bảng	100 × 100mm	trọng lượng cơ thể	về 24kg
hệ thống an toàn	Bất kỳ bộ trên và giới hạn dưới bị chuyển mạch, quá tải dừng tự động	Kích thước ngoài ※ 3	W535 × D180 × H305mm ( vẽ hiển thị )

※ 1 □ chứa các loại biểu tượng tải trong cột. Xem "theo loại tải phạm vi kết hợp Bảng".
đầu ra bên ngoài ※ cũng có thể được thêm vào cho analog và máy in trong hai lựa chọn.

■ phạm vi tải mỗi số kỹ thuật Bảng

phạm vi tải	hiển thị tải tối đa	độ phân giải tối thiểu
500N	500.0N	0.1N
200N	200.0N	0.1N
100N	100.00N	0.01N
50N	50.00N
20N	20.00N
10N	10.000N	0.001N
5N	5.000N
2N	2.000N

phạm vi ※ sử dụng của mỗi phạm vi, khuyến cáo từ 20 đến 100%.

■ bảng phạm vi tải kết hợp theo loại

kiểu mẫu	Phạm vi sử dụng	Thiết lập phạm vi tải
kiểu mẫu	Phạm vi sử dụng	500N	200N	100N	50N	20N	10N	5N	2N
SH-14NB-50R1	100N ~ 500N	●	-	-	-	-	-	-	-
SH-14NB-50R2	20N ~ 500N	●	-	●	-	-	-	-	-
SH-14NB-50R3	4N ~ 500N	●	-	●	-	●	-	-	-
SH-14NB-20R1	40N ~ 200N	-	●	-	-	-	-	-	-
SH-14NB-20R2	10N ~ 200N	-	●	-	●	-	-	-	-
SH-14NB-20R3	2N ~ 200N	-	●	-	●	-	●	-	-
SH-14NB-5R1	10N ~ 50N	-	-	-	●	-	-	-	-
SH-14NB-5R2	2N ~ 50N	-	-	-	●	-	●	-	-
SH-14NB-5R3	0.4N ~ 50N	-	-	-	●	-	●	-	●
SH-14NB-2R1	4N ~ 20N	-	-	-	-	●	-	-	-
SH-14NB-2R2	1N ~ 20N	-	-	-	-	●	-	●	-
