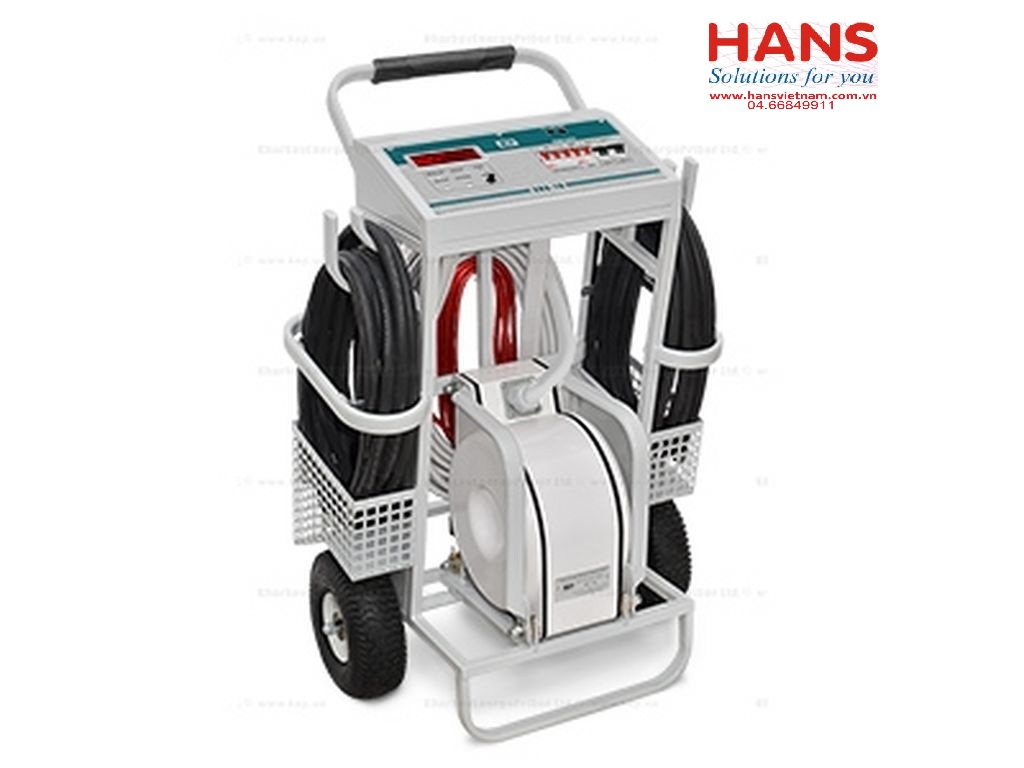

Máy thử nghiệm thiết bị đóng cắt tự động KEP UPA-16 (16kA)

Máy thử nghiệm thiết bị đóng cắt tự động KEP UPA-16 (16kA)

Hãng sản suất: KEP–EU

Model: UPA-16 (16kA)

Tình trạng hàng: Hàng mới

Dùng để thử nghiệm và mô tả biểu độ đặc tính dòng điện (A)- thời gian (giây s)  của các thiết bị đóng cắt dòng điện AC tự động: Máy cắt, áptomat..., Thiết bị có chức năng ghi lại giá trị của dòng điện và thời gian chuyển mạch của thiết bị đóng cắt

Thông số kỹ thuật:

Dòng điện ra max tại nguồn AC 220 V: 9.4 kA

Dòng điện ra max tại nguồn AC 380 V: 16kA

Dải đo dòng điện thử:4 ... 16 kA

Dải đo dòng điện thử: 100 ... 4092A

Do thời gian thử dòng điện,:     1 ... 7200s

Do thời gian thử dòng điện: 50 ... 990ms

Sai số đo lường max: 3%

Thời gian hoạt động liên tục min tại dòng điện max: 10s

Nguồn : 380V ± 38 hoặc 220V ± 22

Tấn số: 50 Hz ± 1

Công suất tiêu thụ lớn nhất: 55 kW

Trọng lượng bộ nguồn dòng IT-20: 60kg

Trọng lượng bộ điều khiển: 30kg

Kích thước: 960х680х400mm

Cung cấp theo máy:

- Bộ điều khiển UPA-16  1 cái

- Nguồn dòng  IT-16 1 cái

- Cáp động lực mềm tiết diện 110 mm2 (dài 1 m) 8 cái

- Cáp động lực mềm tiết diện 110 mm2 (dài 1 m) 6 cái

- Cáp nối đất tiết diện 13 mm2 (dài 5 m)

- Kết nối ngõ ra RNO

- HDSD

Tags: thiết bị thử nghiệm dòng điện áp cao,  High Current Testing and Diagnostics
