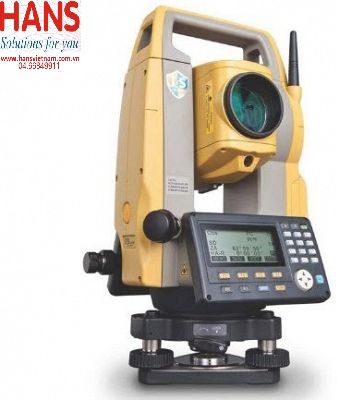

Máy toàn đạc điện tử Topcon ES & CX 105 Series

Máy toàn đạc điện tử Topcon ES & CX 105 Series

Model: ES & CX 105 Series

Hãng sản xuất: Topcon

Thông số kỹ thuật:

Độ phóng đại ống kính: 30x
Trường nhìn: 1°30’
Tự động điều quang: Không
Độ chính xác đo xa 5
Trọng lượng máy có pin: 5.6kg
Ống kính: + Ảnh: Thật
Độ phân giải ống kính: 2.5’’
Đo khoảng cách ngắn nhất: 1.3m
Đường kính kính vật: 45mm (Khối đo xa: 48mm)
Chiều dài ống kính: 171mm
Chiếu sáng trong: 5 cấp
Đo khoảng cách:
Đo khoảng cách không gương: 0.3 đến 500m
Đo khoảng cách tới gương:
Đo tới gương đơn: từ 1.3m đến 4000m (Điều kiện tốt: 5000m)
Đo tới gương chùm ba: từ 1.3m đến 5000m (Điều kiện tốt: 6000m)
Đo tới gương mini: từ 1.3m đến 2500m
Đo tới gương giấy:
Với RS90N-K: từ 1.3 đến 500m
Với RS50N-K: từ 1.3 đến 300m
Độ chính xác đo cạnh:
Chế độ đo không gương: ±( 3 + 2 ppm x D)mm
Đo với gương giấy (tấm phản xạ): ±( 3 + 2 ppm x D)mm
Đo với gương (AP/CP prism): ±( 2 + 2 ppm x D)mm
Thời gian đo:
Chế độ đo Fine: 0.9s
Chế độ đo Rapid: 0.7s
Chế độ đo Tracking: 0.3s
Đo góc:

Độ chính xác đo góc/ Hiển thị nhỏ nhất: Độ chính xác: 1’’ hiển thị: 0.5’’

Có hệ thống IACS (Independent Angle Calibration System): hệ thống hiệu chỉnh góc độc lập

Thông số khác:

Hiển thị: 02 màn hình LCD có đèn nền, bàn phím ngoài

Kết nối:

1 cổng Serial RS232C,

1 cổng USB 2.0,

Kết nối Longlink sử dụng Bluetooth cấp 1: phạm vi 30m

Dọi tâm Laser (tùy chọn): Chấm laze đỏ (635nm ± 10nm), độ chính xác tia: 1.0mm@1.3m

Dọi tâm quang học:

Ảnh: thật

Phóng đại: 3X

Trường ngắm: 5°

Tiêu cự: 0.3m tới vô cực

Đèn dẫn hướng: có 2 màu: Xanh và đỏ: Phạm vi làm việc từ 0.3m đến 500m

Biên độ làm việc của con lắc: ±6’, bù 2 trục

Bọt thủy tròn: 10’/2mm

Bọt thủy dài: 30’’/2mm

Tiêu chuẩn kín nước: IPX 66

Pin:

Pin sạc: BDC70

Thời gian làm việc: lên đến 36h (tùy phép đo)

Bộ nhớ trong: 10.000 điểm, hỗ trợ bộ nhớ USB lên đến 8Gb

Môi trường hoạt động: Nhiệt độ: -20°C đến +50°C
