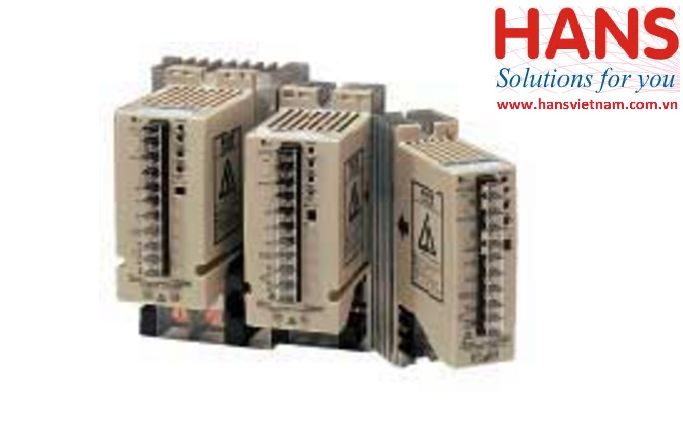

THIẾT BỊ ĐIỀU CHỈNH THYRISTOR 1 PHA CHINO JB(20~100A)

Model

dòng

JB-2020

20A

JB-2030

30A

JB-2040

40A

JB-2050

50A

JB-2075

75A

JB-2100

100A

Pha

1pha

dòng

20, 30, 40, 50, 75, 100A

Điện áp định mức

100 đến 120VAC, 200 đến 240VAC (lựa chọn bởi thiết bị đầu cuối)

Tần số định mức

50 / 60Hz (tự động thay đổi)

Tín hiệu đầu vào

4 để 20mADC, 1 đến 5VDC hoặc tín hiệu tiếp ON-OFF (lựa chọn bởi thiết bị đầu cuối)

Trở kháng đầu vào

100 Ω (4 đến 20mADC), 25 Ω (1 đến 5VDC)

Dải đầu ra

0-98% của điện áp định mức

Dòng tải tối thiểu

0.5A (98% sản lượng)

Tải

Tải điện trở, tải nạp (kiểm soát phía sơ cấp máy biến áp, 1.2T mật độ thông lượng hoặc thấp hơn, hệ thống góc pha )

Hệ thống điều khiển

Phase-góc  / zero-cross firing (lựa chọn bằng công tắc dip nội bộ)

Phạm vi thiết lập đầu ra

Thiết lập Ramp (0-100%)
thiết lập giới hạn thấp (0-100%)

Bảo vệ quá dòng

Thyristor off (cao hơn hoặc bằng 120% dòng hiện tai)

Kích thước

H172 x W48 x D143mm (cho 20A, 30A)
H188 x W68 x D148mm (cho 40A, 50A)
H200 x W116 x D157mm (cho 75A, 100A)

Trọng lượng

Khoảng 1.0kg cho 20A và 30A,

khoảng 1,3 kg cho 40A và 50A,

khoảng 1.9kg cho 75A và 100A
