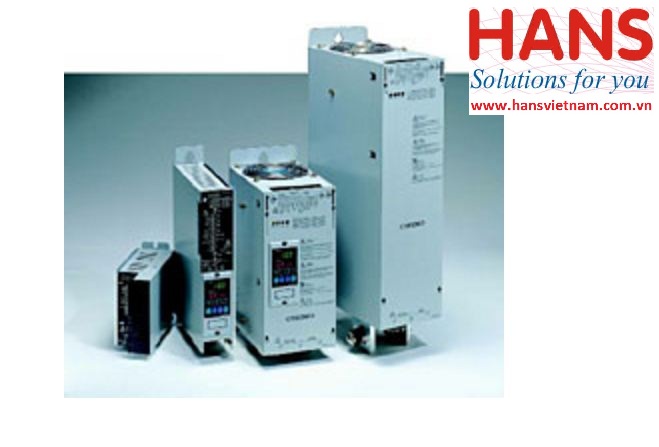

THIẾT BỊ ĐIỀU CHỈNH THYRISTOR 1 PHA CHINO JU(10~1000A)

Pha

1 pha

Dòng

10, 20, 30, 50, 75, 100, 150, 200, 250, 300, 400, 500, 750, 1000A

Điện áp định mức

100, 110, 120, 200, 220, 240, 380, 400, 440VAC (được chỉ định)

Tần số định mức

50 / 60Hz (tự động thay đổi)

Dao động tần số cho phép

± 2Hz ​​

Phạm vi nhiệt độ hoạt động

-10 Đến 55 ° C

Tín hiệu đầu vào

4 để 20mADC (kháng nội bộ 100 Ω),

1 đến 5VDC (kháng nội 25k Ω),

ON-OFF tín hiệu liên lạc, và tín hiệu điện trở

Dải đầu ra

0-98% của điện áp định mức

Dòng tải tối thiểu

0.5A  (98% sản lượng)

Tải

Tải điện trở, tải nạp (kiểm soát phía sơ cấp máy biến áp, hệ thống góc pha )

Hệ thống điều khiển đầu ra

Phase-góc  / zero-cross

Bảo vệ quá dòng

Thyristor off (cao hơn hoặc bằng 120% dòng hiện tai)

Kích thước

H150 x W70 x D165mm (cho 10A, 20A)
H352 x W60 x D190mm (cho 35A đến 75A)
H325 x W128 x D190mm (cho 100A đến 250A)
H495 x W128 x D230mm (cho 300A đến 500A)
H495 x W260 x D350mm ( cho 750A, 1000A)

Trọng lượng

Khoảng 2kg cho 10A, 20A,

khoảng 3kg cho 30 đến 75A,

khoảng 7kg 100 đến 250A,

khoảng 12kg cho 300 đến 500A,

khoảng 35kg cho 750A, 1000A
