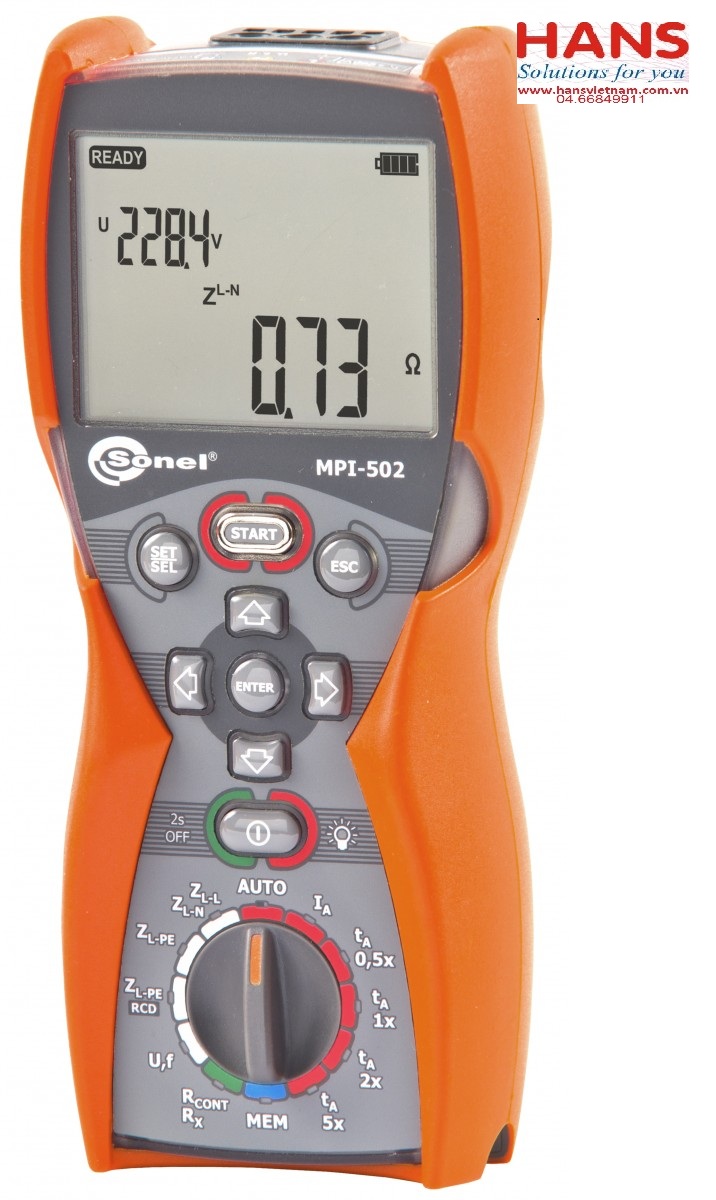

Thiết bị đo cài đặt điện đa chức năng SONEL MPI-502

0₫

Nhà Sản Xuất SONEL –Ba Lan
Mã Sản Phẩm MPI-502

Mô tả
Bình luận

Thiết bị đo cài đặt điện đa chức năng SONEL MPI-502

Hãng sản suất: SONEL –Ba Lan

Model: MPI-502

Thông số kỹ thuật:

Kích thước:

Khối lượng: ~1kg

Đo ngắn mạch: Z_L-PE, Z_L-N, Z_L-L

Dải đo	Độ phân giải	Độ chính xác
0,00...19,99Ω	0,01Ω	±(5% m.v + 3 dgt)
20,0...199,9Ω	0,1Ω
200...1999Ω	1Ω

Điện áp: 95...270V (forZ_L-PE i Z_L-N) and 95...440V (for Z_L-L)
tần số: 45...65Hz

Đo ngăn mạch với:Z_L-PE RCD

Dải đo	Độ phân giải	Độ chính xác
0,00...19,99Ω	0,01Ω	±(6% m.v. + 10 dgt)
20,0...199,9Ω	0,1Ω	±(6% m.v + 5 dgt)
200...1999Ω	1Ω	±(6% m.v + 5 dgt)

dải điện áp: 95...270V
tần số: 45...65Hz
Readings of fault loop impedance R and fault loop reactance XL (without tripping the RCD)

Dải đo	Độ phân giải	Độ chính xác
0,00...19,99Ω	0,01Ω	±(6% m.v + 10 dgt) of Z_S value
20,0...199,9Ω	0,1Ω	±(6% m.v + 5 dgt) of Z_S value

RCD parameters test (voltage range 180...270V):

Breaker Type	Test Current Multiplier	Dải đo	Độ phân giải	Độ chính xác
Standard	0,5*I_Δn	0...300ms	1 ms	± (2% m.v + 2 dgt)
	1*I_Δn	0...300ms
	2*I_Δn	0...150ms
	5*I_Δn	0...40ms
Selective	0,5*I_Δn	0...500ms
	1*I_Δn	0...500ms
	2*I_Δn	0...200ms
	5*I_Δn	0...150ms

Đo điện áp

Dải đo	Độ phân giải	Độ chính xác
0,0V...299,99V	0,1V	±(2% m.v. + 6 dgt)
300V...500V	1V	±(2% m.v + 2 dgt)

Đo tần số

Dải đo	Độ phân giải	Độ chính xác
45,0V...65,0Hz	0,1Hz	±(1% m.v. + 1 dgt)

Đo điện áp cảm ứng (U_B)

Range	Resolution	Test Current	Accuracy
0..9,9V	0,1V	0,4 x I_Δn	10% m.v. ± 5 dgt
10,0..99,9V	0,1V	0,4 x I_Δn	0...15% m.v.

Measurementof the RCD disconection current I_A for sine waveform testing current

Selected Current	Range	Resolution	Test Current	Accuracy
10mA	3,3...10,0mA	0,1mA	_{0,3 x IΔn...1,0 x IΔn}	±5%I_Δn
30mA	9,0...30,0mA	0,1mA
100mA	33...100mA	1mA
300mA	90...300mA
500mA	150...500mA

• It is posible to start the measurement from the positive or negative half of the forced leaking current

RCD I_A tripping current measurement for unidirectional pulsating residual current

Selected Current	Range	Resolution	Test Current	Accuracy
10mA	4...20,0mA	0,1mA	0,35xI_Δn..2,0xI_Δn	±10%I_Δn
30mA	12,0...42,0mA	0,1mA	0,35xI_Δn..1,4xI_Δn
100mA	40,0...140mA	1mA
300mA	120...420mA	1mA

Tags: thiết bị đo cài đặt điện đa chức năng, Multifunction Electrical Installations Meter
