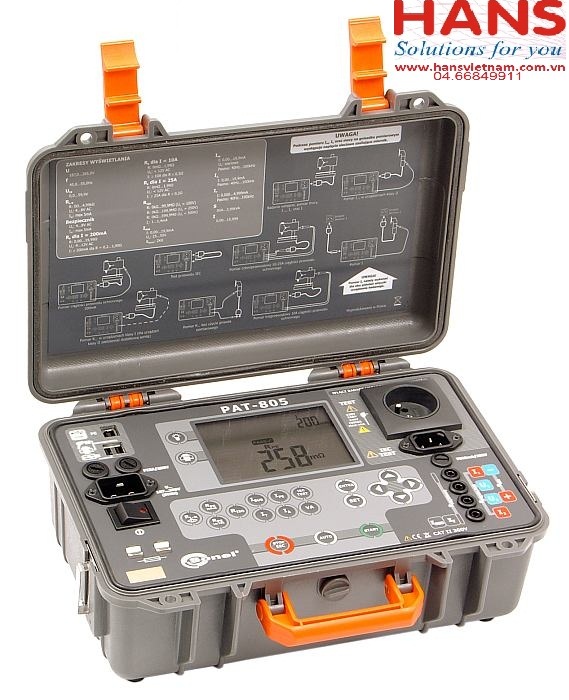

Thiết bi đo đa chức năng để bàn SONEL PAT-805

0₫

Nhà Sản Xuất SONEL –Ba Lan
Mã Sản Phẩm PAT-805

Mô tả
Bình luận

Thiết bi đo đa chức năng để bàn SONEL PAT-805

Hãng sản suất: SONEL –Ba Lan

Model: PAT-805

đo điện trở dây dẫn bảo vệ với các dòng: 200mA,
đo điện trở cách điện điện áp đo 500V
đo dòng rò
đo dòng rò PE,
đo dòng rò còn xót
đo dòng rò cảm ứng
đo đo dòng rò tương ứng
đo nguồn điện
đo mức tiêu thụ hiện tại,
IEC thử nghiệm

Thông số kỹ thuật:

Measurement of protective earth conductor resistance I=200mA

(protection class I)

Display range	Resolution	Accuracy
0,00...0,99Ω	0,01Ω	±(4% m.v. + 2 digits)
1,00...19,99Ω	0,01Ω	±(4% m.v. + 3 digits)

• test current: ≥200mA for R= 0,2...1,99Ω
• upper limit adjustable in the 10mΩ …1,99Ω range with the 0,01Ω resolution
• measurement time adjustable in 1...60s range, with the 1s resolution

Measurement of protective earth conductor resistance I=10A
(protection class I)

Display range	Resolution	Accuracy
0...999mΩ	1mΩ	±(3% m.v. + 4 digits)
1,00...1,99Ω	0,01Ω	±(3% m.v. + 4 digits)

• technical method
• test current: ≥10A for R≤0,5Ω
• limit adjustable in the 10mΩ …1,99Ω range with the 0,01Ω resolution
• measurement time adjustable in 1...60s range, with the 1s resolution

Measurement of protective earth conductor resistance I=25A
(protection class I)

Display range	Resolution	Accuracy
0...999mΩ	1mΩ	±(3% m.v. + 4 digits)
1,00...1,99Ω	0,01Ω	±(3% m.v. + 4 digits)

• technical method
• measurement with sinusoidal current of the mains frequency, test current: ≥25A for R≤0,2Ω
• limit adjustable in the 10mΩ …1,99Ω range with the 0,01Ω resolution
• measurement time adjustable in 1...60s range, with the 1s resolution

Measurement of L-N circuit resistance

Display range	Resolution	Accuracy
0...999mΩ	1mΩ	±(5% m.v. + 5 digits)
1,00...4,99Ω	0,01Ω	±(5% m.v. + 5 digits)

• test voltage: 4...8V AC
• short-circuit current: max. 5mA

Measurement of insulation resistance
Measurement range according to IEC 61557-2 for:
U_N=100V: 100kΩ...99,9MΩ
U_N=250V: 250kΩ...199,9MΩ
U_N=500V: 500kΩ...599,9MΩ

U_N	Display range	Resolution	Accuracy
100V	0...1999kΩ	1kΩ	±(5% m.v. + 8 digits)
	2,0...19,99MΩ	0,01MΩ
	20,0...99,9MΩ	0,1MΩ
250V	0...1999kΩ	1kΩ
	2,00...19,99MΩ	0,01MΩ
	20,0...199,9MΩ	0,1MΩ
500V	0...1999kΩ	1kΩ
	2...19,99MΩ	0,01MΩ
	20,0...599,9MΩ	0,1MΩ

• limit adjustable in the: 0.01...9.9mA range with the 0.1MΩ resolution
• adjustable measurement time: continuous measurement (Cont), or from 4s to 3min with 1s resolution
• automatic discharge of the capacity of the tested device after measurement
• protection against measuring live devices
• output current max. 1.4mA

Measurement of PE and residual leakage current:

Display range	Resolution	Accuracy
0,00...3,99mA	0,01mA	±(5% m.v. + 2 digits)
4,0...19,9mA	0,1mA	±(5% m.v. + 2 digits)

• limit adjustable in the 0.01...9.9mA range with the 0.01mA/0.1mA resolution
• adjustable measurement time: continuous measurement (Cont), or 1...60s with 1s resolution
• in the middle of the measurement time, the meter automatically switches the polarity at the measuring terminal and displays the greater value

Measurement of equivalent leakage current:

Display range	Resolution	Accuracy
0,00...3,99mA	0,01mA	±(5% m.v. + 2 digits)
4,0...19,9mA	0,1mA	±(5% m.v. + 2 digits)

• limit adjustable in the 0.01...9.9mA range with the 0.01mA/0.1mA resolution
• adjustable measurement time: continuous measurement (Cont), or 1...60s with 1s resolution
• open circuit voltage 25...50V

Measurement of touch leakage current:

Display range	Resolution	Accuracy
0,00...4,999mA	0,001mA	±(5% m.v. + 3 digits)

• limit adjustable in the 0.01...9.9mA range with the 0.01mA/0.1mA resolution
• adjustable measurement time: continuous measurement (Cont), or 1...60s with 1s resolution
• current measurement band 20Hz...100kHz

Measurement of power S:

Display range	Resolution	Accuracy
0...999VA	1VA	±(5% m.v. + 3 digits)
1...3,99kVA	0,01kVA	±(5% m.v. + 3 digits)

• adjustable measurement time: continuous measurement (Cont), or 1...60s with 1s resolution

Measurement of current consumption:

Display range	Resolution	Accuracy
0,00...15,99A	0,01A	±(2% m.v. + 3 digits)

• adjustable measurement time: continuous measurement (Cont), or 1...60s with 1s resolution

Voltage measurement:

Display range	Resolution	Accuracy
187,0…265,0V	0,01V	±(2% m.v. + 2 digits)

Tags: thiết bị đo cài đặt điện đa chức năng, Multifunction Electrical Installations Meter
