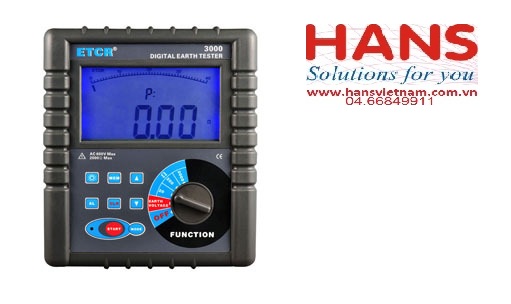

Thiết bị đo điện trở đất kỹ thuật số ETCR3000

Mô hình

ETCR3000

Chức năng

Đo điện trở đất, đo điện áp trái đất, đo điện trở thấp

Nguồn cung cấp

DC 9V (Zi-Mn pin khô R14S 1.5V 6 PCS, chế độ chờ 300 giờ liên tục)

Chế độ đo

Chính xác đo 3 cực, đơn giản đo 2 cực

Phương pháp đo lường

Kháng mặt đất trái đất: Phương pháp thay đổi cực liên tục, đo lường hiện tại 3mA Max, 820Hz;

Điện áp xuống đất: Giá trị trung bình

Chế độ dữ liệu

Giá trị trung bình, tối đa, tối thiểu

Dây kháng xác nhận

Tránh lỗi gây ra bằng cách kiểm tra dây như không được đưa vào đầy đủ vào giao diện thử nghiệm hoặc do tiếp xúc kém hoặc do người sử dụng thay thế hoặc kéo dài dây thử nghiệm, làm cho nó chính xác hơn cho đo điện trở nối đất.

Chế độ hiển thị

Màn hình hiển thị 4-kỹ thuật số siêu lớn màn hình LCD, màn hình màu xanh đèn nền, kích thước màn hình LCD: 128mm × 75mm; lĩnh vực hiển thị: 124mm × 67mm

Chỉ định đo lường

Trong quá trình đo, chỉ số đèn flash LED, màn hình LCD hiển thị đếm ngược

Đất đất kháng

Khoảng: 0.01Ω ~ 2000Ω; Độ phân giải: 0.01Ω; Độ chính xác: ± 1% rdg ± 3dgt

Đất mặt đất áp

Khoảng: 0V ~ 600V AC; Độ phân giải: 1V; Độ chính xác: ± 1% rdg ± 3dgt

Tester Kích thước

LWH: 215mm × 190mm × 95mm

Dây điện thử nghiệm

Ba dây: cho mỗi 20m đỏ, vàng 10m và 5m xanh

Dây thử nghiệm đơn giản

2 dây: 1,5 m cho mỗi Hồng và 1,5 m xanh

Phụ tiếp đất Rod

2 PCS: Φ10mm × 150mm

Tỷ lệ đo

Đo điện áp đất: 3 lần / giây; kháng Earth: 5 giây / lần

Đo lần

Hơn 5000 lần (20Ω phạm vi đo 10Ω một lần và lặp lại sau 25 giây)

Mạch điện áp

Đo điện áp xuống đất: đo dưới đây AC 600V

RS232

Có giao diện RS232, giám sát các phần mềm, dữ liệu lưu trữ có thể được tải lên máy tính, bảo quản và in ấn.

Dây thông tin

Một đoạn dây giao tiếp RS232, với chiều dài 1,5 m

Lưu trữ dữ liệu

400 bộ, đèn flash hiển thị " đầy "biểu tượng để chỉ lưu trữ đầy đủ

Giữ dữ liệu

Chức năng giữ dữ liệu: " GIỮ "biểu tượng hiển thị

Đọc dữ liệu

Chức năng đọc dữ liệu: " ĐỌC " hiển thị biểu tượng

Hiển thị tràn

Quá chức năng tràn phạm vi đo: " CV "biểu tượng hiển thị

Chức năng báo động

Khi giá trị đo vượt quá giá trị cài đặt báo thức, có "Toot-toot-toot" gợi ý báo động

Pin điện áp

Khi điện áp pin giảm xuống còn khoảng 7.8V, điện áp pin biểu tượng thấp "" sẽ hiển thị, nhắc nhở để thay thế pin.

Công suất tiêu thụ

Đèn nền: 25mA Max; chờ: 25mA Max (nền tắt); đo: 70mA Max (nền tắt)

Khối  lượng

1443g (với pin)

Làm việc Nhiệt độ và độ ẩm

-10 ℃ ~ 40 ℃; dưới 80% RH

Nhiệt độ và độ ẩm lưu trữ

-20 ℃ ~ 60 ℃; dưới 70% rh

Bảo vệ quá tải

Đo điện trở nối đất: giữa mỗi giao diện của EP , EC , AC 280V / 3 giây

Điện trở cách điện

Hơn 10MΩ (giữa mạch và bao vây nó là 500V)

Chịu đựng áp

AC 3700V/rms (giữa mạch và bao vây)

Các tính năng điện

IEC61010-4-3, trường điện từ tần số không dây ≤ 1V / m

Loại bảo vệ

IEC61010-1, IEC1010-2-31, IEC61557-1, 5, IEC60529 (IP54), CAT Ⅲ 300V, ô nhiễm vv

Phụ kiện

Tester: 1PC; tiếp đất Rod: 2pcs; Kiểm tra dây: 3pcs; đơn giản kiểm tra dây: 2pcs; RS232 Com-cáp: 1PC; đĩa phần mềm: 1PC; túi Tester: 1PC
