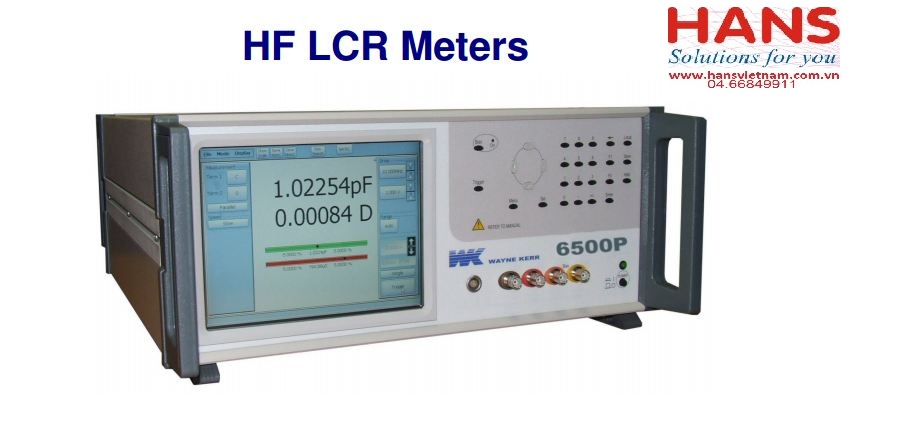

Thiết bị đo LCR cao tần Wayne Kerr 6550P (20Hz~50MHz)

Các thông số đo

• Trở kháng Z
• Góc pha (Ø)
• Dung kháng (C)
• Hệ số tổn hao (D)
• Cảm kháng (L)
• Hệ số phẩm chất (Q)
• Điện trở (R)
• Điện kháng (X)
• Độ dẫn điện (G)
• Độ cảm ứng (B)
• Độ dẫn nạp (Y)

Độ chính xác

• Độ chính xác đo dung kháng, cảm kháng, và trở kháng: ±0.05%
• Độ chính xác đo hệ số tổn hao: ±0.0005
• Độ chính xác đo hệ số phẩm chất: ±0.05%

Tấn số thử

20hz~50MHz

Các mức điều khiển AC

• 10 mV ~ 1 Vrms
• 200µA ~ 20 mArms
• Trở kháng của nguồn tín hiệu: 50Ω danh định

khác

• Các chế độ làm việc:
• Chế độ đo: cho phép sử dụng thiết bị nhu một máy đo LCR tiêu chuẩn
• Lưu số liệu cài đặt: có thể lưu tới 20 thông tin cấu hình.
• Điều khiển được từ bên ngoài qua giao diện GPIB và Ethernet
• Nhiều giao diện: GPIB, USB, Ethernet, PS/2, BNC …
• Có thể nối màn hình ngoài hoặc máy chiếu với thiết bị qua đầu ra VGA, lý tưởng khi sử dụng để giáo dục và đào tạo
• Có thể điều khiển thiết bị từ bàn phím hoặc chuột qua giao diện PS/2 hoặc USB
• Lưu số liệu: Kết quả đo và các thông tin cấu hình có thể được lưu lại nhờ giao diện Ethernet hoặc ổ USB

Màn hình hiển thị

• TFT màu 8.4” VGA (640 x 480)

Nguồn điện

• 90VAC ~ 264 VAC (tự động dải), 47 Hz ~ 63 Hz

Kích thước

• 440 x 525 x 190 mm (dài x rộng x cao)

Trọng lượng

• 14.5kg

Tùy chọn mua thêm

• D1 option
• 0 to +100mAdc bias current; 0 to +40Vdc bias voltage
• D2 option
• -40V to +40Vdc bias voltage
• Binning (optional)
• 10 bins with absolute and percentage limits.
• 25 way D-type interface connector.
• Option /B1 (non-isolated)
• Common 0V. Bin outputs 0 to 5V (nominal) with >10mA current sink capability.
• Option /B2 (isolated)
• Common 24V input. Outputs 0 to 24V with >10mA current source capability.
